Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TC
Numer modelu: FB-11-PB-6-2*MPO/F-LC-240M3-A
Warunki płatności i wysyłki
Minimalne zamówienie: 20szt
Cena: negotiable
Szczegóły pakowania: Pakowanie zdatne do żeglugi
Zasady płatności: Western Union, T / T, L / C, MoneyGram
Materiały mieszkaniowe: |
Plastikowe |
Kolor obudowy: |
wodny |
Interfejs przedni: |
LC |
Tryb światłowodowy: |
Wiele trybów |
Rodzaj włókna: |
OM3 |
Typ połączenia: |
Wstępnie podłączony |
Biegunowość: |
A |
typu MPO: |
Kobieta |
Standardowy: |
ISO/IEC 11801, TIA/EIA568-C.2 |
gęstość: |
96 Włókno (LC) |
Materiały mieszkaniowe: |
Plastikowe |
Kolor obudowy: |
wodny |
Interfejs przedni: |
LC |
Tryb światłowodowy: |
Wiele trybów |
Rodzaj włókna: |
OM3 |
Typ połączenia: |
Wstępnie podłączony |
Biegunowość: |
A |
typu MPO: |
Kobieta |
Standardowy: |
ISO/IEC 11801, TIA/EIA568-C.2 |
gęstość: |
96 Włókno (LC) |

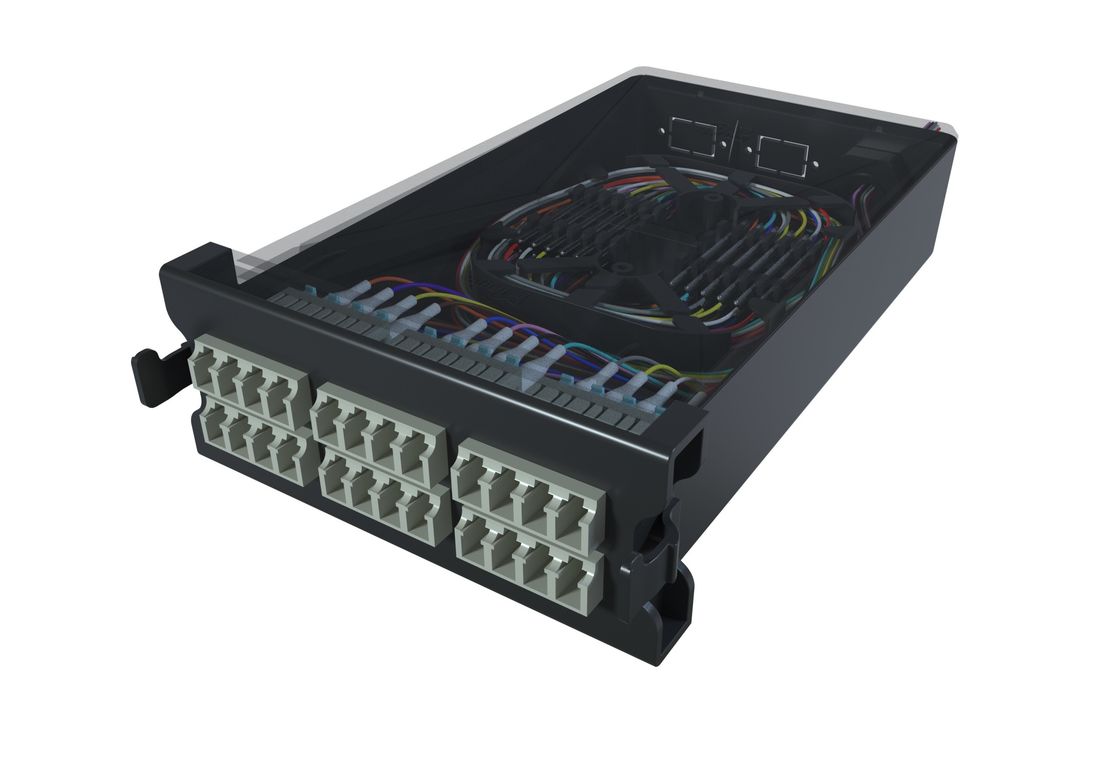

Kaseta Magic Fiber HD96 Magic Fiber Patch Panel Kaseta
HD96 Fiber Optic Cassette zapewnia scentralizowaną dystrybucję kabli do pomieszczeń zarządzających, pomieszczeń wyposażenia i punktów informacyjnych centrów danych w inteligentnym budynku.Przekracza wszystkie parametry określone w IEC 61754, normy IEC 61755.
Kaseta może być zainstalowana w Magic serii Modular Patch Panels, stosowane w połączeniu z łączeniem światłowodowym, MPO / MTP przedterminowych kabli światłowodowych i kabli światłowodowych patch,i zapewniają wysoką wydajność, wysokiej gęstości wejścia i wyjścia dla punktów informacji światłowodowych.
Są oba.Wyroby z tworzyw sztucznychPierwszy z nich wspiera24 splice, podczas gdy ten ostatni zapewnia różnorodne modele, takie jak:MPO/MTP do SC, LCD, MPO/MTP oraz OS2, OM3, OM4, OM5. Przy użyciu adaptera LC, może pomieścić96 włókien w obrębie 1 U, który zapewnia optymalne wykorzystanie przestrzeni i zapewnia solidną gwarancję instalacji, konserwacji i zarządzania kablami strukturalnymi.
Wskaźniki kasety światłowodowej TC
Standardy stosowania
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Szczegóły techniczne
| Specyfikacje | OM3/OM4 | 0M5 | G.657.A2 LC-PC | G.657.A2 LC-APC | |
| Pojemność | 24 rdzeń | 24 rdzeń | 24 rdzeń | 24 rdzeń | |
| Z tyłu | Złącze | 2 x MPO/MTP kobieta | 2 x MPO/MTP kobieta | 2 x MPO/MTP kobieta | 2 x MPO/MTP kobieta |
| Rodzaj złącza, Rodzaj szlifowania |
Niska strata, PC 0 ̊ | Niska strata, PC 0 ̊ | Niska strata, APC 8 ̊ | Niska strata, APC 8 ̊ | |
| Strata wstawienia IL (typowa) | ≤ 0,15 dB | ≤ 0,15 dB | ≤ 0,18 dB | ≤ 0,18 dB | |
| Strata wstawienia IL (maks.) | ≤ 0,30 dB | ≤ 0,30 dB | ≤ 0,30 dB | ≤ 0,30 dB | |
| Strata zwrotu RL (typowa) | ≥ 35 dB | ≥ 35 dB | ≥ 70 dB | ≥ 70 dB | |
| Wynagrodzenie straty RL (min.) | ≥ 30 dB | ≥ 30 dB | ≥ 65 dB | ≥ 65 dB | |
| Metoda łączności | A, B, T | A, B, T | A, B, T | A, B, T | |
| Kod koloru | Aqua, Violet. | Limuzyna zielona | Czarne | Czarne | |
| Przednia | Złącze Rodzaj szlifowania |
24 x LC PC 0 ̊ | 24 x LC PC 0 ̊ | 24 x LC PC 0 ̊ | 24 x LC APC 8 ̊ |
| Włókno | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| Strata wstawienia IL (typowa) | ≤ 0,10 dB | ≤ 0,10 dB | ≤ 0,10 dB | ≤ 0,10 dB | |
| Strata wstawienia IL (maks.) | ≤ 0,25 dB | ≤ 0,25 dB | ≤ 0,25 dB | ≤ 0,25 dB | |
| Strata zwrotu RL (typowa) | ≥ 40 dB | ≥ 40 dB | ≥ 50 dB | ≥ 75 dB | |
| Wynagrodzenie straty RL (min.) | ≥ 35 dB | ≥ 35 dB | ≥ 45 dB | ≥ 65 dB | |
| Rurka | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| Kod koloru | Aqua, Violet. | Limuzyna zielona | Niebieski | Zielona | |
| Materiał do kurtki | PEI | PEI | PEI | PEI | |
| Pokrycie pyłem (duplex) | Biały lub przezroczysty | Biały lub przezroczysty | Biały lub przezroczysty | Biały lub przezroczysty | |
| Kod kolorystyczny Fan-Out Włókna |
IEC 60304 | IEC 60304 | IEC 60304 | IEC 60304 | |
| Ilość fan-outów | 2 x 12 rdzenia | 2 x 12 rdzenia | 2 x 12 rdzenia | 2 x 12 rdzenia |
