Przegląd produktów

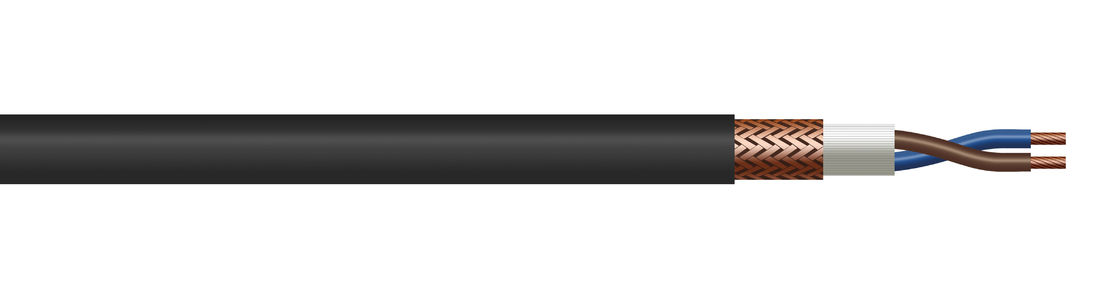

Ten produkt jest odpowiedni do urządzeń elektrycznych, przyrządów, sprzętu elektronicznego i urządzeń automatycznych o napięciu znamionowym prądu przemiennego Uo/U 300/300 V lub niższym i jest używany do połączeń kablowych z wymaganiami dotyczącymi ekranowania.
Temperatura długotrwałego użytkowania kabla wynosi od -15 ℃ do 70 ℃, temperatura układania kabla nie jest niższa niż 0 ℃, a temperaturę można dostosować do specjalnego użytku.
Szczegóły techniczne
Liczba rdzeni x nominalny przekrój (m㎡) | Grubość izolacji (mm) | Gęstość warstwy ekranującej(%) | Grubość osłony (mm) | Średnia średnica zewnętrzna lub wymiary całkowite (mm) |
Maks.rezystancja przewodu przy 20 ℃ (Ω/km) |
Minimalna rezystancja izolacji przy 70 ℃ (MΩ/km) |
||
Dolny limit | Górna granica | Rdzeń miedziany | Ocynowany rdzeń miedziany | |||||
1*0,08 | 0,4 | 60-80 | 0,4 | 2,4 | 2,9 | 247 | 254 | 0,018 |
1*0.12 | 0,4 | 60-80 | 0,4 | 2,4 | 3,0 | 158 | 163 | 0,016 |
1*0.2 | 0,4 | 60-80 | 0,4 | 2,6 | 3.2 | 92,3 | 95,0 | 0,013 |
1*0,3 | 0,5 | 60-80 | 0,4 | 2,9 | 3,5 | 69,2 | 71,2 | 0,014 |
1*0,4 | 0,5 | 60-80 | 0,4 | 3,0 | 3,7 | 48,2 | 49,6 | 0,013 |
1*0,5 | 0,5 | 60-80 | 0,4 | 3.1 | 3,8 | 39,0 | 40,1 | 0,012 |
1*0.75 | 0,6 | 60-80 | 0,4 | 3.4 | 4.1 | 26,0 | 26,7 | 0,010 |
1*1.0 | 0,6 | 60-80 | 0,6 | 4.1 | 4,9 | 19,5 | 20,0 | 0,010 |
1*1,5 | 0,6 | 60-80 | 0,6 | 4,3 | 5.2 | 13,3 | 13,7 | 0,009 |
1*2,5 | 0,7 | 60-80 | 0,6 | 4,9 | 6,0 | 7.98 | 8.21 | 0,008 |
2*0,08 | 0,4 | 60-80 | 0,4 | 3.2 2,4x3,5 |
4.2 2,9x4,2 |
247 | 254 | 0,018 |
2*0.12 | 0,4 | 60-80 | 0,6 | 3,7 2,8x4,0 |
4,9 3,4x4,9 |
158 | 163 | 0,016 |
2*0.2 | 0,4 | 60-80 | 0,6 | 4.1 3.0x4.4 |
5,3 3,6x5,3 |
92,3 | 95,0 | 0,013 |
2*0,3 | 0,5 | 60-80 | 0,6 | 4,8 3,5x5,1 |
6,2 4,2x6,2 |
69,2 | 71,2 | 0,014 |
2*0,4 | 0,5 | 60-80 | 0,6 | 5.1 3,6x5,4 |
6,6 4,4x6,6 |
48,2 | 49,6 | 0,013 |
2*0,5 | 0,5 | 60-80 | 0,6 | 5,3 3,7x5,6 |
6,8 4,5x6,8 |
39,0 | 40,1 | 0,012 |
2*0.75 | 0,6 | 60-80 | 0,6 | 5,8 4.0x6.1 |
7,4 4,8x7,4 |
26,0 | 26,7 | 0,010 |
2*1.0 | 0,6 | 60-80 | 0,6 | 6,4 4,3x6,7 |
8,2 5,2x8,3 |
19,5 | 20,0 | 0,010 |
2*1,5 | 0,6 | 60-80 | 0,8 | 7,3 4,9x7,6 |
9,2 6,0x9,3 |
13,3 | 13,7 | 0,009 |
3*0.12 | 0,4 | 60-80 | 0,6 | 3,9 | 5.1 | 158 | 163 | 0,016 |
3*0.2 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 92,3 | 95,0 | 0,013 |
3*0,3 | 0,5 | 60-80 | 0,6 | 5.1 | 6,5 | 69,2 | 71,2 | 0,014 |
3*0,4 | 0,5 | 60-80 | 0,6 | 5.4 | 6,9 | 48,2 | 49,6 | 0,013 |
3*0,5 | 0,5 | 60-80 | 0,6 | 5,6 | 7,1 | 39,0 | 40,1 | 0,012 |
3*0.75 | 0,6 | 60-80 | 0,6 | 6,1 | 7,8 | 26,0 | 26,7 | 0,010 |
3*1.0 | 0,6 | 60-80 | 0,8 | 7,2 | 9,1 | 19,5 | 20,0 | 0,010 |
3*1,5 | 0,6 | 60-80 | 0,8 | 8,0 | 10,0 | 13,3 | 13,7 | 0,009 |
4*0.12 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 158 | 163 | 0,016 |
4*0.2 | 0,4 | 60-80 | 0,6 | 4,9 | 6,2 | 92,3 | 95,0 | 0,013 |
4*0,3 | 0,5 | 60-80 | 0,6 | 5,5 | 7,0 | 69,2 | 71,2 | 0,014 |
4*0,4 | 0,5 | 60-80 | 0,6 | 5,9 | 7,5 | 48,2 | 49,6 | 0,013 |
5*0.12 | 0,4 | 60-80 | 0,6 | 4,8 | 6,2 | 158 | 163 | 0,016 |
5*0.2 | 0,4 | 60-80 | 0,6 | 5,3 | 6,7 | 92,3 | 95,0 | 0,013 |
5*0,3 | 0,5 | 60-80 | 0,6 | 6,0 | 7,6 | 69,2 | 71,2 | 0,014 |
5*0,4 | 0,5 | 60-80 | 0,6 | 6,4 | 8.1 | 48,2 | 49,6 | 0,013 |
6-7*0,12 | 0,4 | 60-80 | 0,6 | 5.2 | 6,6 | 158 | 163 | 0,016 |
6-7*0.2 | 0,4 | 60-80 | 0,6 | 5,7 | 7,2 | 92,3 | 95,0 | 0,013 |
6-7*0,3 | 0,5 | 60-80 | 0,6 | 6,5 | 8,2 | 69,2 | 71,2 | 0,014 |
6-7*0,4 | 0,5 | 60-80 | 0,8 | 7,3 | 9,2 | 48,2 | 49,6 | 0,013 |
8*0.12 | 0,4 | 60-80 | 0,6 | 6,0 | 7,2 | 158 | 163 | 0,016 |
8*0.2 | 0,4 | 60-80 | 0,6 | 6,6 | 7,9 | 92,3 | 95,0 | 0,013 |
8*0,3 | 0,5 | 60-80 | 0,6 | 7,4 | 8,7 | 69,2 | 71,2 | 0,014 |
8*0,4 | 0,5 | 60-80 | 0,8 | 8,0 | 9,3 | 48,2 | 49,6 | 0,013 |
9-10*0.12 | 0,4 | 60-80 | 0,6 | 6,4 | 8.1 | 158 | 163 | 0,016 |
9-10*0.2 | 0,4 | 60-80 | 0,8 | 7,4 | 9,3 | 92,3 | 95,0 | 0,013 |
9-10*0,3 | 0,5 | 60-80 | 0,8 | 8,7 | 10,9 | 69,2 | 71,2 | 0,014 |
9-10*0,4 | 0,5 | 60-80 | 0,8 | 9,3 | 11,6 | 48,2 | 49,6 | 0,013 |
11-12*0,12 | 0,4 | 60-80 | 0,6 | 6,6 | 8,3 | 158 | 163 | 0,016 |
11-12*0.2 | 0,4 | 60-80 | 0,8 | 7,6 | 9,6 | 92,3 | 95,0 | 0,013 |
11-12*0,3 | 0,5 | 60-80 | 0,8 | 9,0 | 11.2 | 69,2 | 71,2 | 0,014 |
11-12*0,4 | 0,5 | 60-80 | 0,8 | 9,6 | 11,9 | 48,2 | 49,6 | 0,013 |
13-14*0.12 | 0,4 | 60-80 | 0,8 | 7,2 | 9,1 | 158 | 163 | 0,016 |
13-14*0.2 | 0,4 | 60-80 | 0,8 | 8,2 | 10.3 | 92,3 | 95,0 | 0,013 |
13-14*0.3 | 0,5 | 60-80 | 0,8 | 9,4 | 11,7 | 69,2 | 71,2 | 0,014 |
13-14*0,4 | 0,5 | 60-80 | 0,8 | 10,0 | 12,5 | 48,2 | 49,6 | 0,013 |
16*0.12 | 0,4 | 60-80 | 0,8 | 7,6 | 9,5 | 158 | 163 | 0,016 |
16*0.2 | 0,4 | 60-80 | 0,8 | 8,6 | 10,8 | 92,3 | 95,0 | 0,013 |
16*0,3 | 0,5 | 60-80 | 0,8 | 9,9 | 12,3 | 69,2 | 71,2 | 0,014 |
16*0,4 | 0,5 | 60-80 | 0,8 | 10,5 | 13.1 | 48,2 | 49,6 | 0,013 |
19*0.12 | 0,4 | 60-80 | 0,8 | 8,2 | 10.3 | 158 | 163 | 0,016 |
19*0.2 | 0,4 | 60-80 | 0,8 | 9,0 | 11,3 | 92,3 | 95,0 | 0,013 |
19*0.3 | 0,5 | 60-80 | 0,8 | 10,4 | 12,9 | 69,2 | 71,2 | 0,014 |
19*0,4 | 0,5 | 60-80 | 1,0 | 11,5 | 14,2 | 48,2 | 49,6 | 0,013 |
24*0.12 | 0,4 | 60-80 | 0,8 | 9,4 | 11,7 | 158 | 163 | 0,016 |
24*0.2 | 0,4 | 60-80 | 0,8 | 10,4 | 12,9 | 92,3 | 95,0 | 0,013 |
24*0,3 | 0,5 | 60-80 | 1,0 | 12,4 | 14,4 | 69,2 | 71,2 | 0,014 |
24*0.4 | 0,5 | 60-80 | 1,0 | 13.2 | 16,4 | 48,2 | 49,6 | 0,013 |
