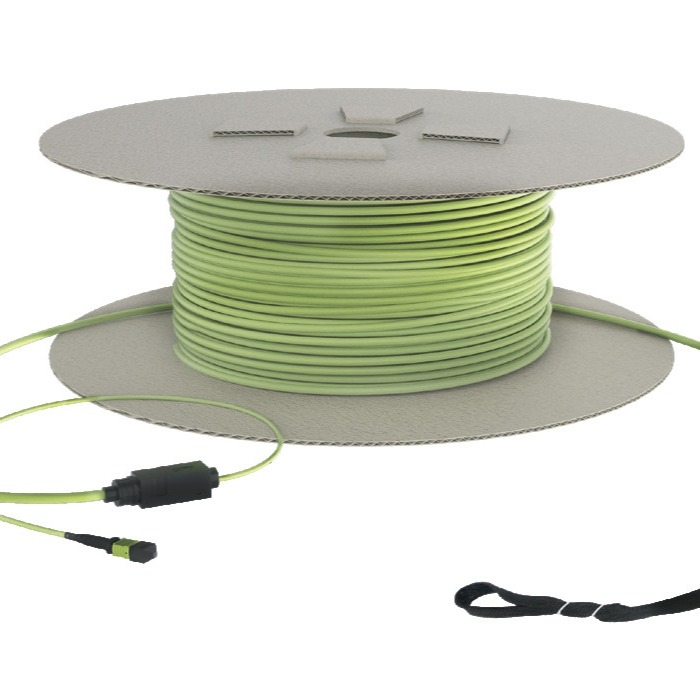

LSZH MPO Kabel światłowodowy Centrum danych Długi kabel transmisyjny Mtp Trunk

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: TC

Numer modelu: TC-DC

Warunki płatności i wysyłki

Uzyskaj najlepszą cenę
Atrakcja:

Kabel światłowodowy LSZH MPO

,

kabel światłowodowy centrum danych MPO

,

kabel tułowia o długiej transmisji mtp

Strata MPO:
≤ 0,25dB
Materiał kurtki:
LSZH
Rodzaj złącza:
Mężczyzna/Kobieta
Numer rdzenia:
24.12
Średnica zewnętrzna:
3.0mm/1.8mm/1.6mm
Biegunowość:
A/B/T
Normy spełnione:
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;<
Rodzaj szlifowania MPO:
UPC/APC
Strata MPO:
≤ 0,25dB
Materiał kurtki:
LSZH
Rodzaj złącza:
Mężczyzna/Kobieta
Numer rdzenia:
24.12
Średnica zewnętrzna:
3.0mm/1.8mm/1.6mm
Biegunowość:
A/B/T
Normy spełnione:
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;<
Rodzaj szlifowania MPO:
UPC/APC
LSZH MPO Kabel światłowodowy Centrum danych Długi kabel transmisyjny Mtp Trunk

Kabel MPO, Kabel MTP, Produkty łącza ultra niskich strat dla centrów danych, ultra niskich strat, aplikacje długotrwałej transmisji



Ponieważ globalny ruch IP gwałtownie rośnie, a technologia Internetu szerokopasmowego stale się poprawia, rośnie zapotrzebowanie na zdolności przesyłowe i sieci łączności,w szczególności technologii 400G/1000G, co wiąże się również z wysokimi wymaganiami w zakresie przesyłu światłowodowego z wieloma węzłami, niskimi stratami, ultradługimi odległościami, dużą pojemnością i wysoką prędkością.



Tradycyjny system światłowodowy z niską stratą nie może już koordynować zastosowania architektury zarządzania wieloma węzłami w centrum danych, więc produkty TC z ultra niską stratą łącza optycznego,wyprodukowane przez urządzenia o wysokiej precyzji super klasy A i innowacyjne procesyWykorzystywane są głównie w projektach kabli z wieloma węzłami i znacznie przekraczają normy takie jak IEC 61754 i IEC 61755.




Cechy produktu



Połączenia optyczne w centrach danych zazwyczaj składają się z wielu węzłów MPO, węzłów LC i kabli światłowodowych.Produkty FO o bardzo niskiej stratze TC mają znaczny spadek całkowitej straty.



Maksymalna strata węzłów MPO o bardzo niskiej stratze zmniejsza się z 0,35 dB do około 0,25 dB, co oznacza około 28% poprawy wydajności; podczas gdy węzły LC zmniejszają się z 0,2 dB do około 0,1 dB,w wyniku około 50% poprawy wydajnościIm większa ilość oszczędności, tym większa elastyczność w zarządzaniu kablami.



W przypadku wykorzystania multimodowej transmisji światłowodowej OM3 większej niż 100G wartość całkowitej straty całego łącza wymaga IL<1,8 dB,co oznacza, że utrata kabla światłowodowego w 100m standardowego łącza osiąga około 0.35dB, pozostało mniej niż 1.45dB dla węzłów łączności.



Oznacza to, że tradycyjne produkty o niskiej stratze mogą obsługiwać tylko 4 węzły MPO (lub odpowiednie kombinacje węzłów MPO i LC, takie jak węzły 2*MPO + węzły 3*LC),znacznie zmniejszenie elastyczności i zarządzalności kabli w centrach danychJednakże przy zastosowaniu produktów TC o bardzo niskiej stratze cały łącze optyczne może pomieścić około 6 węzłów MPO lub do 15 węzłów LC i ich kombinacji, co zapewnia większą wygodę w zarządzaniu węzłami w EDA,IDAHDA.







Standardy stosowania



GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2





Szczegóły techniczne



  Specyfikacje Przesyłki MPO MPO-LC Fanout Patch Cords LC-LC Fanout Patch Cords
W trybie pojedynczym Długość L≤3m L> 3 m L≤3m L> 3 m L≤3m L> 3 m
Rodzaj złącza MPO-MPO MPO-MPO MPO-LC MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO APC 8 ° MPO APC 8 ° MPO APC 8 ° MPO APC 8 ° LC PC0 ̊ LC PC0 ̊
Rodzaj szlifowania (końcówka) MPO APC 8 ° MPO APC 8 ° LC PC0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda B Metoda B Metoda C Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,10 dB / ≤ 0,12 dB / ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,35 dB ≤ 0,35 + 0,0004 × LdB ≤ 0,35 dB ≤ 0,45 + 0,0004 × LdB ≤ 0,10 dB ≤ 0,15 + 0,0004 × LdB
Wynagrodzenie straty RL (min.) ≥ 60 dB ≥ 60 dB / / ≥ 50 dB ≥ 50 dB
Metoda łączności A/B/C A/B/C prosty/przekraczający prosty/przekraczający prosty/przekraczający prosty/przekraczający
Multimodowy Długość L≤3m L> 3 m L≤3m L> 3 m L≤3m L> 3 m
Rodzaj złącza MPO-MPO MPO-MPO MPO-LC MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO PC 0 ̊ MPO PC 0 ̊ MPO PC 0 ̊ MPO PC 0 ̊ PC 0 ̊ PC 0 ̊
Rodzaj szlifowania (końcówka) MPO PC 0 ̊ MPO PC 0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda B Metoda B Metoda C Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,08 dB / ≤ 0,10 dB / ≤ 0,06 dB /
Wprowadzenie straty IL (maks.) ≤ 0,2 dB ≤ 0,3+0,0035×LdB ≤ 0,25 dB ≤ 0,40+0,0035×LdB ≤ 0,10 dB ≤ 0,15+0,0035×LdB
Wynagrodzenie straty RL (min.) ≥ 30 dB ≥ 30 dB / / ≥ 30 dB ≥ 30 dB
Metoda łączności A/B/C A/B/C prosty/przekraczający prosty/przekraczający prosty/przekraczający prosty/przekraczający





  Specyfikacje Przesyłki MPO MPO-LC Fanout Patch Cords LC-LC Fanout Patch Cords
W trybie pojedynczym Długość L≤3m L> 3 m L≤3m L> 3 m L≤3m L> 3 m
Rodzaj złącza MPO-MPO MPO-MPO MPO-LC MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO APC 8 ° MPO APC 8 ° MPO APC 8 ° MPO APC 8 ° LC PC0 ̊ LC PC0 ̊
Rodzaj szlifowania (końcówka) MPO APC 8 ° MPO APC 8 ° LC PC0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda B Metoda B Metoda C Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,10 dB / ≤ 0,12 dB / ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,35 dB ≤ 0,35 + 0,0004 × LdB ≤ 0,35 dB ≤ 0,45 + 0,0004 × LdB ≤ 0,10 dB ≤ 0,15 + 0,0004 × LdB
Wynagrodzenie straty RL (min.) ≥ 60 dB ≥ 60 dB / / ≥ 50 dB ≥ 50 dB
Metoda łączności A/B/C A/B/C prosty/przekraczający prosty/przekraczający prosty/przekraczający prosty/przekraczający
Multimodowy Długość L≤3m L> 3 m L≤3m L> 3 m L≤3m L> 3 m
Rodzaj złącza MPO-MPO MPO-MPO MPO-LC MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO PC 0 ̊ MPO PC 0 ̊ MPO PC 0 ̊ MPO PC 0 ̊ PC 0 ̊ PC 0 ̊
Rodzaj szlifowania (końcówka) MPO PC 0 ̊ MPO PC 0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda B Metoda B Metoda C Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,08 dB / ≤ 0,10 dB / ≤ 0,06 dB /
Wprowadzenie straty IL (maks.) ≤ 0,2 dB ≤ 0,3+0,0035×LdB ≤ 0,25 dB ≤ 0,40+0,0035×LdB ≤ 0,10 dB ≤ 0,15+0,0035×LdB
Wynagrodzenie straty RL (min.) ≥ 30 dB ≥ 30 dB / / ≥ 30 dB ≥ 30 dB
Metoda łączności A/B/C A/B/C prosty/przekraczający prosty/przekraczający prosty/przekraczający prosty/przekraczający





  Specyfikacje

Kaseta HD96

1.6mm Ultra Thin Dulpex Patch Cord
W trybie pojedynczym Długość 0.42 L≤3m L> 3 m
Rodzaj złącza MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie)

MPO APC 8 °



LC PC0 ̊ LC PC0 ̊
Rodzaj szlifowania (końcówka) LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,15 dB ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,35 dB ≤ 0,10 dB ≤ 0,15 + 0,0004 × LdB
Wynagrodzenie straty RL (min.) / ≥ 50 dB ≥ 50 dB
Metoda łączności A/B/T prosty/przekraczający prosty/przekraczający
Multimodowy Długość 0.42 L≤3m L> 3 m
Rodzaj złącza MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO PC 0 ̊ LC PC 0 ̊ LC PC 0 ̊
Rodzaj szlifowania (końcówka) LC PC0 ̊ LC PC 0 ̊ LC PC 0 ̊
Metoda badania Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,10 dB ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,25 dB ≤ 0,10 dB ≤ 0,15+0,0035×LdB
Wynagrodzenie straty RL (min.) / ≥ 30 dB ≥ 30 dB
Metoda łączności A/B/T prosty/przekraczający prosty/przekraczający





  Specyfikacje

Kaseta HD96

1.6mm Ultra Thin Dulpex Patch Cord
W trybie pojedynczym Długość 0.29 L≤3m L> 3 m
Rodzaj złącza MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO APC 8 ° LC PC0 ̊ LC PC0 ̊
Rodzaj szlifowania (końcówka) LC PC0 ̊ LC PC0 ̊ LC PC0 ̊
Metoda badania Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,15 dB ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,35 dB ≤ 0,10 dB ≤ 0,15 + 0,0004 × LdB
Wynagrodzenie straty RL (min.) / ≥ 50 dB ≥ 50 dB
Metoda łączności A/B/T prosty/przekraczający prosty/przekraczający
Multimodowy Długość 0.29 L≤3m L> 3 m
Rodzaj złącza MPO-LC LC-LC LC-LC
Rodzaj szlifowania (przednie) MPO PC 0 ̊ LC PC 0 ̊ LC PC 0 ̊
Rodzaj szlifowania (końcówka) LC PC0 ̊ LC PC 0 ̊ LC PC 0 ̊
Metoda badania Metoda C Metoda B Metoda B
Strata wstawienia IL (typowa) ≤ 0,10 dB ≤ 0,04 dB /
Wprowadzenie straty IL (maks.) ≤ 0,25 dB ≤ 0,10 dB ≤ 0,15+0,0035×LdB
Wynagrodzenie straty RL (min.) / ≥ 30 dB ≥ 30 dB
Metoda łączności A/B/T prosty/przekraczający prosty/przekraczający
