Zasilacz UPS do montażu w szafie
, zasilacz UPS do montażu w szafie 10 kVA
, zasilacz UPS do montażu w szafie 10 kVA
Zakres mocy: |
10-25 kVA |
Metody operacyjne: |
3 na 3 wyjścia / 3 na pojedyncze wyjście, podwójna konwersja online |
Wejściowy współczynnik mocy: |
0,99 |
Współczynnik mocy wyjściowej: |
1 |
Ekran: |
Duży kolorowy ekran LCD o przekątnej 6,5 cala |
Częstotliwość wejściowa: |
50/60 Hz |
Znamionowa częstotliwość wyjściowa: |
50/60 Hz |
Interfejs komunikacyjny: |
RS232, RS485, styki bezprądowe, zimny start akumulatora |

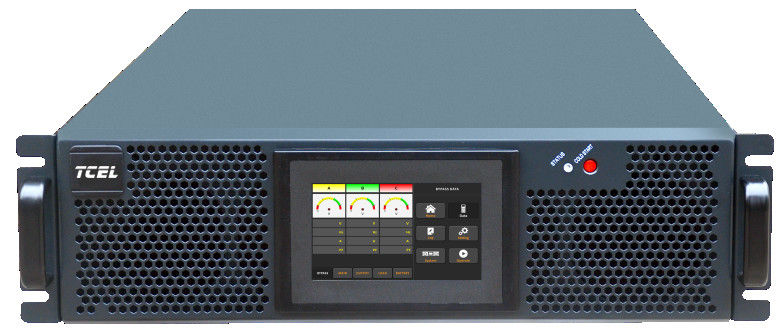

RS485 do montażu w szafie UPS 10kVA serii TCHR33 3 wejścia 3 wyjścia
Sposób nakładania produktu
Seria TCHR33 UPS do montażu w szafie jest szeroko stosowana w rządzie, finansach, komunikacji, edukacji, transporcie, meteorologii, radiu i telewizji, podatkach przemysłowych i handlowych, opiece zdrowotnej, energetyce i elektryczności oraz w innych sektorach.
Zakres mocy / metody działania
10-25kVA, 3 wejścia 3 wyjścia/3 wejścia pojedyncze, podwójna konwersja online
cechy produktu
UPS serii TCHR do montażu w szafie serwerowej online jest kompatybilny z trójfazowym i jednofazowym wyjściem AC, z moc znamionowa 10-25 kVA, współczynnik mocy wejściowej 1, wysokość 3 U i system - w tym prostownik, falownik, statyczny bypass, ładowarka, konwerter baterii, jednostka sterująca i wskaźnik stanu - wszystko połączone z urządzeniem dyskretnym.Jego płyta sterowania i czułe zaciski zostały zaprojektowane jako pyłoszczelne, co zapewnia łatwość użytkowania i niezawodność.Idealnie nadaje się do nowoczesnych centrów danych.
Jego funkcje autodiagnostyki i samoochrony przyspieszają i upraszczają konserwację.Dzięki ładowarkom pływakowym z automatycznym przełączaniem zapewnia również porty monitorowania RS232/SNMP.Jego oprogramowanie monitorujące rejestruje zdarzenia związane z zasilaniem, udostępnia różne schematy sieciowe i obsługuje protokoły TCP/IP, aby umożliwić zdalne sterowanie i zarządzanie.
- Stabilność i niezawodność
W oparciu o w pełni cyfrową technologię sterowania DSP obwód sterowania jest uproszczony i uzyskuje większą elastyczność i niezawodność.Dzięki zwarciu, przeciążeniu, przegrzaniu, zabezpieczeniu przed przepięciami wyjściowymi i technologii ograniczania prądu system działa stabilniej.Co więcej, urządzenia zasilające zyskują więcej miejsca dla bardziej niezawodnej pracy.
- Zieleń i ochrona środowiska
Wbudowany filtr EMC i podwójna ochrona przeciwprzepięciowa sprawiają, że jest bezpieczniejszy dla mocy obciążenia, wysoki współczynnik mocy wejściowej zmniejsza zanieczyszczenie sieci, a zgodność z ROHS jest wymagana do spełnienia wysokich standardów kompatybilności elektromagnetycznej klasy B.
- Wysoka wydajność i redukcja energii
Zapewnia optymalną jakość dystrybucji mocy i tryb ECO dostępny w celu zmniejszenia zużycia energii, przy wydajności operacyjnej do 95% lub więcej.Jego inteligentny wentylator ma regulowaną prędkość w celu zmniejszenia hałasu i oszczędności energii.Wysoka gęstość mocy umożliwia pokrycie mniejszej przestrzeni i lepszą wydajność pracy.
Montowany w stelażu, odpowiedni do standardowych stelaży serwerowych, łatwo integruje się z serwerami.Dzięki przyjaznemu dla użytkownika interfejsowi i 6,5-calowemu ekranowi dotykowemu LCD, oferuje mnóstwo informacji, kompatybilny z systemami 3/3 i 3/1.
Współczynnik mocy wyjściowej jest o 1, 15% wyższy niż zwykły.Obsługuje zimny start z akumulatorami do zasilania, aby w razie potrzeby dostępne było zasilanie awaryjne.Jego wysoki współczynnik mocy wejściowej przekracza 0,99.
Bardzo intuicyjna grafika i różnorodne obrazy ikon są wyraźnie wyświetlane, zwłaszcza interfejs monitorowania baterii.Histogramy pojemności baterii są wyświetlane w różnych kolorach w odpowiedzi na zmiany procentowej pojemności.
Szczegóły techniczne
| Model |
TCHR3310CL |
TCHR3315CL |
TCHR3320CL |
TCHR3325CL |
| Pojemność |
10kVA |
15kVA |
20kVA |
25kVA |
| Główne wejście |
Połączenie terminala |
trójfazowy + N + PE |
| Napięcie wejściowe |
380/400/415VAC (linia-linia) |
| Częstotliwość wejściowa |
50/60Hz |
| Współczynnik mocy |
＞0.99 |
| Aktualny współczynnik zniekształceń |
THDi＜4% (100% obciążenia liniowego) |
THDi＜3% (100% obciążenia liniowego) |
| Zakres napięcia |
304-478Vac (linia-linia) przy pełnym obciążeniu;
304V-228Vac (linia-linia) liniowe obniżanie wartości znamionowych od 100% do 75% |
| Częstotliwość napięcia |
40-70Hz |
| Bateria |
Napięcie baterii |
±240VDC (regulacja 32-44 ogniw) |
| Moc ładowania |
20%* Moc czynna (maks.) |
| Dokładność napięcia ładowania |
1% |
| Objazd |
Napięcie Bypass |
380V/400V/415V (linia-linia) |
| Zakres napięcia |
Regulowany, domyślnie -20%-+15% Górny limit: +10%, +15%, +20%, +25%
Dolny limit: -10%, -15%, -20%, -30%, -40% |
| Zakres częstotliwości Bypass |
50/60Hz (moc znamionowa), regulowana: ±1Hz, ±3Hz, ±5Hz |
| Wyjście |
Znamionowe napięcie wyjściowe |
380/400/415VAC (linia-linia) |
| Znamionowa częstotliwość |
50/60Hz |
| Współczynnik mocy wyjściowej |
1 |
| Dokładność napięcia |
±1,0% |
| Wyjściowa odpowiedź dynamiczna |
＜5% (20%-80%-20% skok obciążenia 0%) |
| Dynamiczny czas odzyskiwania |
＜30ms (0%-100%-0% skok obciążenia) |
| Całkowite zniekształcenia harmoniczne na wyjściu |
＜1% (obciążenie liniowe), ＜5,5% (obciążenie nieliniowe) |
＜1,5% (obciążenie liniowe), ＜6% (obciążenie nieliniowe) |
| Przeciążenie falownika |
110% przejście do obejścia po 1 godzinie;125% przejście do obejścia po 10 minutach;
150% transfer do bypassu po 1 minucie;> 150% przejście do bypassu po 200 ms |
| Dokładność częstotliwości |
0,10% |
| Zakres śledzenia |
Regulowany, ±0,5Hz-±5Hz, domyślnie ±3Hz |
| Szybkość śledzenia |
Regulowany, 0.5Hz/S-±3Hz/S, Domyślnie 0.5Hz/S |
| Stosunek szczytowy |
3:01 |
| Dokładność trójfazowa |
120 ° ± 0,5 ° |
| System |
Wydajność trybu głównego |
＞ 95% |
95,5% |
| Tryb baterii |
94,5% |
＞ 95% |
| Ekran |
Kolorowy ekran dotykowy LCD+LED+ |
| Stopień ochrony |
IP20 |
| Interfejs komunikacyjny |
RS232, RS485, styki bezprądowe, zimny start akumulatora |
| Środowisko pracy |
0-40 ℃ (temperatura pracy);-25 ℃ ~ 70 ℃ (temperatura przechowywania);0-95% (bez kondensacji) |
| Hałas (dB) / m |
65dB przy 100% obciążeniu, 62dB przy 45% obciążeniu |
| Opcje |
Karty SNMP, karty korporacyjne, ochrona odgromowa |
Karty SNMP, karty korporacyjne, ochrona odgromowa, LBS |
| Rozmiar (szer.*głęb.*wys.) (mm) |
485*750*130 |
|
485*750*130 |
|
| waga (kg) |
25 |
30 |
