Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TC
Numer modelu: TRM060 / 20
Warunki płatności i wysyłki
Zakres mocy: |
20-200 kVA |
Metody operacyjne: |
3 w 3 na zewnątrz, podwójna konwersja online |
Wejściowy współczynnik mocy: |
> 0,99 |
Współczynnik mocy wyjściowej: |
0.9 |
Częstotliwość wejściowa: |
50/60 Hz |
Znamionowa częstotliwość wyjściowa: |
50/60 Hz |
Stopień ochrony: |
IP20 |
Interfejs komunikacyjny: |
RS232, RS485, styki bezpotencjałowe, karty SNMP (opcja), wyłączenie awaryjne |
Zakres mocy: |
20-200 kVA |
Metody operacyjne: |
3 w 3 na zewnątrz, podwójna konwersja online |
Wejściowy współczynnik mocy: |
> 0,99 |
Współczynnik mocy wyjściowej: |
0.9 |
Częstotliwość wejściowa: |
50/60 Hz |
Znamionowa częstotliwość wyjściowa: |
50/60 Hz |
Stopień ochrony: |
IP20 |
Interfejs komunikacyjny: |
RS232, RS485, styki bezpotencjałowe, karty SNMP (opcja), wyłączenie awaryjne |
Zastosowanie produktu

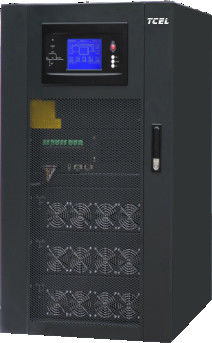

Modułowy zasilacz UPS serii TRM, wiodący w branży, całkowicie cyfrowy produkt dystrybucji energii, zbiera najnowocześniejszą technologię w dziedzinie elektroniki mocy i automatycznego sterowania,w wyniku czego doszło do przełomowych ulepszeń w niezawodności zasilania, dostępności i utrzymania sprzętu krytycznego.
Integruje ono cechy techniczne tradycyjnych typów wieży z potrzebą nowoczesnych modułowych pomieszczeń serwerowych, zapewniając modułową konstrukcję wraz z wysoką niezawodnością systemu.
Jest szeroko stosowany w administracji rządowej, finansach, komunikacji, edukacji, transporcie, meteorologii, radiu i telewizji, opodatkowaniu przemysłowym i handlowym, opiece zdrowotnej, energii i energii elektrycznej,i inne sektory.
Zakres mocy / metody pracy
20-200 kVA, 3 w 3 wyjście, dwukrotna konwersja online
Cechy produktu
| Model | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
| Pojemność | 60 kVA | 120 kVA | 200 kVA | |
| Główny wkład | Połączenie terminali | trzyfazowe + N + PE | ||
| Napięcie wejściowe | 380/400/415VAC (Line-Line) | |||
| Częstotliwość wejścia | 50/60Hz | |||
| Wskaźnik mocy | > 0.99 | |||
| Wskaźnik bieżących zniekształceń | THDi < 3% (100% obciążenia liniowego) | |||
| Zakres napięcia | 304-478Vac (Line-Line) przy pełnym obciążeniu; 304V-228Vac (Line-Line) linearny derating od 100% do 75% | |||
| Częstotliwość napięcia | 40-70 Hz | |||
| Akumulator | Napięcie akumulatora | ±240VDC (regulowalne ogniwa 32-44) | ||
| Moc ładowania | 20%* Moc czynna | |||
| Dokładność napięcia ładowania | ± 1% | |||
| Bypass | Napięcie obwodu | 380V/400V/415V (liniowo-liniowo) | ||
| Zakres napięcia | -20% - +15% | |||
| Zakres częstotliwości obejścia | 50/60Hz (częstotliwość znamionowa) ±1Hz, ±3Hz, ±5Hz | |||
| Produkcja | Narysowane napięcie wyjścia | 380/400/415VAC (Line-Line) | ||
| Częstotliwość nominalna | 50/60Hz | |||
| Współczynnik mocy wyjściowej | 0.9 | |||
| Dokładność napięcia | ±1,0% | |||
| Wynik Dynamiczna Odpowiedź | < 5% (20%-80%-20% stopnia obciążenia) | |||
| Dynamiczny czas odzyskiwania | < 20 ms (0%-100%-0% stopnia obciążenia) | |||
| Wyjście całkowite zniekształcenie harmoniczne | < 1% (obciążenie liniowe), < 5,5% (obciążenie nieliniowe) | |||
| Nadmierne obciążenie inwertera | 110% przeniesienia na bypas po 1 godzinie; 125% przeniesienia na bypas po 10 minutach; 150% przeniesienia na bypass po 1 minucie; > 150% przeniesienia na bypass po 200 ms |
|||
| Dokładność częstotliwości | 00,10% | |||
| Zakres śledzenia | Zmienna, ±0,5Hz-±5Hz, domyślna ±3Hz | |||
| Szybkość śledzenia | regulowane, 0,5 Hz/S-±3 Hz/S, domyślne 0,5 Hz/S | |||
| Współczynnik szczytowy | 3:01 | |||
| Trójfazowa dokładność | 120°±0,5° | |||
| System | Efektywność | Tryb normalny:95% Tryb ekonomiczny:99% | ||
| Tryb na baterię | 95% | |||
| Ekran | LCD+LED, ekran dotykowy + klawiatura | |||
| Ocena ochrony | IP20 | |||
| Interfejs komunikacji | RS232, RS485, suche kontakty, karty SNMP, interfejs generatora | |||
| Środowisko pracy | 0-40°C (temperatura robocza); -25°C~70°C (temperatura przechowywania); 0-95% (bez kondensacji) | |||
| Hałas (dB) / m | < 66 dB | |||
| Opcje | Karty SNMP, ochrona przed błyskawicami, kompensowanie temperatury baterii, alarm SMS, sieć pyłowa, podwójne urządzenie wejściowe, zespół sejsmiczny | |||
| Rodzaj szafki | Szybkość wyjściowa | Sześciomodułowa szafa | 10 modułowa szafa | |
| Wielkość (W*D*H) (mm) | Główne ciało | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| Moduł TCPM20 | 440*590*134 | |||
| Masę (kg) | Główna część (z modułami) | 171 kg | 277 kg | 399 kg |
| Moduł TCPM20 | 22 kg | |||
