Podkreślić:
UPS do centrum danych
, UPS do montażu w szafie
, UPS 10-90KVA
Zakres mocy: |
10-90 kVA |
Metody operacyjne: |
3 na 3 wyjścia, 3 na pojedyncze wyjścia, 1 na 1 wyjście, podwójna konwersja online |
Wejściowy współczynnik mocy: |
> 0,99 |
Współczynnik mocy wyjściowej: |
1 |
Ekran: |
Kolorowy ekran dotykowy o przekątnej 9 cali |
Częstotliwość wejściowa: |
50/60 Hz |
Znamionowa częstotliwość wyjściowa: |
50/60 Hz |
Interfejs komunikacyjny: |
RS232, RS485, styki bezpotencjałowe, karty SNMP (opcja), wyłączenie awaryjne |

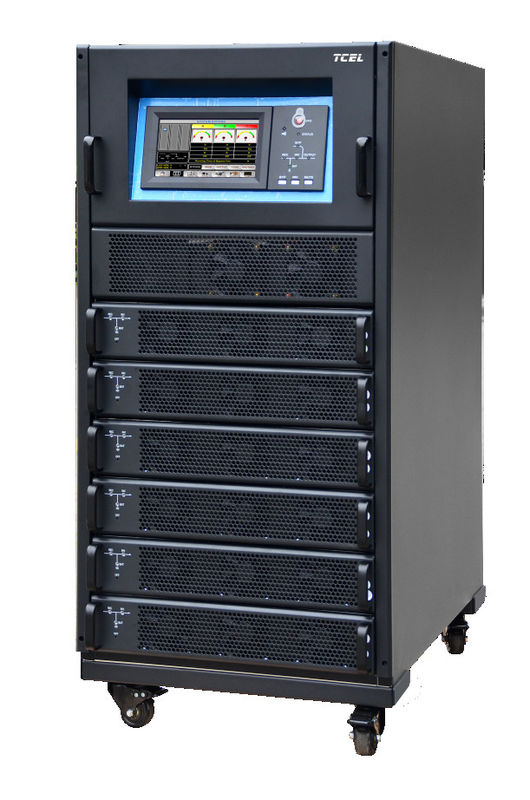

Zasilacz UPS do centrum danych Modułowy zasilacz UPS do montażu w szafie 10-90KVA
Zastosowanie produktu
TCRM serii modułowy zasilacz UPS, wiodący w branży, całkowicie cyfrowy produkt dystrybucji energii, zbiera najnowocześniejszą technologię w zakresie elektroniki mocy i automatycznego sterowania,w wyniku czego doszło do przełomowych ulepszeń w niezawodności zasilania, dostępności i utrzymania sprzętu krytycznego.
Integruje ono cechy techniczne tradycyjnych typów wież z potrzebą nowoczesnych modułowych pomieszczeń serwerowych, zapewniając modułową konstrukcję wraz z wysoką niezawodnością systemu.
Zakres mocy / metody pracy
10-90kVA, 3 w 3 wyjściu, 3 w pojedynczym wyjściu, 1 w 1 wyjściu (TCRM020/10X, TCRM040/10X, TCRM060/10X), dwukrotna konwersja online
Cechy produktu
- Inteligentne rozwiązania ochrony
Modułowy system dystrybucji energii UPS serii TCRM posiada zarówno oprogramowanie, jak i sprzęt w modułach zasilania i ma system pod ochroną.występują zaburzenia cieplne i zwarcia, można zapewnić szybką i skuteczną ochronę w celu zapewnienia bezpieczeństwa i niezawodności całego systemu.
- Całkowite sterowanie cyfrowe
Dzięki 32-bitowemu szybkiemu cyfrowemu sterowaniu DSP system komunikacji wprowadza najnowocześniejszą technologię CAN-BUS, dzięki czemu jego wydajność jest bardziej stabilna i bezpieczna.
- Urządzenia zasilania rdzenia z zintegrowaną strukturą opakowania modułów IGBT
Modułowy UPS serii TCRM posiada zintegrowane opakowanie modułów IGBT, znacznie poprawiając niezawodność podstawowych urządzeń.Unika nierównomiernego przepływu i napięcia spowodowanego dyskretnym podejściem równoległym IGBT, a jego wyjątkowa konstrukcja kanału izolacyjnego znacznie poprawia jego adaptację do środowiska.
- Inteligentne rozwiązania zarządzania baterią
Każdy moduł zasilania ma wbudowany osobny cyfrowy ładowarka wysokiej mocy, zapewniająca 20% mocy do ładowania.dla doskonałego zarządzania baterią i wydłużonej żywotności baterii.
Współczynnik mocy wejściowej jest większy niż 0.99, harmoniki wejściowe mniejsze niż 3%, a ogólna wydajność wynosi do 95% lub więcej; a jego inteligentna funkcja snu skutecznie poprawia wydajność całego UPS.
- Mocne rozwiązania zdalnego zarządzania siecią
Karta zarządzania siecią SNMP umożliwia zdalne monitorowanie i sterowanie systemem UPS za pośrednictwem sieci oraz jednoczesne zdalne monitorowanie wielu urządzeń za pośrednictwem dopasowanej skrzynki zdalnego sterowania.
System ten jest utrzymywany w ciągu kilku minut i przyjmuje autonomiczną identyfikację identyfikatorów modułów bez konieczności ręcznego ustawiania programu.
- Zimne uruchomienie baterii
System jest wyposażony w system zimnego uruchamiania z akumulatorami (dla modułu zasilania 20 kVA/25 kVA/30 kVA/45 kVA/50 kVA).
- Moduł monitorowania statycznego obejścia na gorąco
Moduły monitorowania i obejścia statycznego są wymienialne na gorąco, a każdy moduł zasilania jest sterowany i sterowany automatycznie, aby uniknąć awarii w jednym punkcie.
Specyfikacje techniczne
| Model |
TCRM
020/10X |
TCRM
040/10X |
TCRM
060/10X |
TCRM
030/15X |
TCRM
045/15X |
TCRM
090/15X |
| Pojemność |
20 kVA |
40 kVA |
60 kVA |
30 kVA |
45 kVA |
90 kVA |
| Główny wkład |
Połączenie terminali |
trzyfazowe + N + PE |
| Napięcie wejściowe |
380/400/415VAC (Line-Line) 220/230/240VAC (napęd fazowy) |
| Częstotliwość wejścia |
50/60Hz |
| Wskaźnik mocy |
> 0.99 |
| Wskaźnik bieżących zniekształceń |
THDi < 4% |
| Zakres napięcia |
304-478Vac (Line-Line) przy pełnym obciążeniu; 304V-228Vac (Line-Line) linearny derating od 100% do 75% |
| Częstotliwość napięcia |
40-70 Hz |
| Akumulator |
Napięcie akumulatora |
±240VDC (regulowalne ogniwa 32-44) |
| Moc ładowania |
20%* Moc czynna |
| Dokładność napięcia ładowania |
± 1% |
| Bypass |
Napięcie obwodu |
380V/400V/415V (Line-Line), 220V/230V/240V (napięcie fazowe) |
| Zakres napięcia |
Wymóg niewykonania zobowiązania -20%-+15%; -40%-+25% Opcjonalny |
| Pojemność przeciążenia |
125% długotrwałego działania; 130% trwa 10 minut;
150% trwa 1 minutę; 150% > obciążenie trwa 300 ms |
110% długotrwałej pracy;
110% < obciążenie < 130% trwa przez 10 minut;
130% < obciążenie < 150% trwa przez jedną minutę;
150% > obciążenie trwające 300 ms |
| Produkcja |
Narysowane napięcie wyjścia |
380/400/415VAC (Line-Line); 220/230/240VAC (napięcie fazowe) |
| Częstotliwość nominalna |
50/60Hz |
| Współczynnik mocy wyjściowej |
1 |
| Dokładność napięcia |
10,50% |
| Wynik Dynamiczna Odpowiedź |
< 5% (20%-80%-20% stopnia obciążenia) |
| Dynamiczny czas odzyskiwania |
< 20 ms (0%-100%-0% stopnia obciążenia) |
| Wyjście całkowite zniekształcenie harmoniczne |
< 1% (obciążenie liniowe), < 5,5% (obciążenie nieliniowe) |
| Nadmierne obciążenie inwertera |
102% długotrwałego działania; 110% przeniesienia na obejście po 1 godzinie; 125% przeniesienia na obejście po 10 minutach;
150% przeniesienia na bypass po 1 minucie; > 150% przeniesienia na bypass po 200 ms |
| Dokładność częstotliwości |
00,10% |
| Zakres śledzenia |
Zmienna, ±0,5Hz-±5Hz, domyślna ±3Hz |
| Szybkość śledzenia |
regulowane, 0,5 Hz/S-±3 Hz/S, domyślne 0,5 Hz/S |
| Współczynnik szczytowy |
3:01 |
| Trójfazowa dokładność |
120°±0,5° |
| System |
Efektywność |
Tryb główny: 95% maksymalnie; Tryb ekonomiczny: 98%; Tryb akumulatorowy: 94,5% |
| Ekran |
Ekran dotykowy LCD+LED+kolorowy, 9 cali |
| Język |
Chiński, tradycyjny chiński, angielski, rosyjski, włoski, hiszpański, niemiecki |
| Ocena ochrony |
IP20 |
| Interfejs komunikacji |
RS232, RS485, suche kontakty, karty SNMP (opcjonalnie), awaryjne wyłączenie |
| Metody okablowania |
Przesyłka z tyłu i z dołu, opcjonalna |
Przesyłki dołu |
Przesyłka z tyłu i z dołu, opcjonalna |
Przesyłki dołu |
| Środowisko pracy |
0-40°C (temperatura robocza); -25°C~70°C (temperatura przechowywania); 0-95% (bez kondensacji) |
| Hałas (dB) / m |
< 56 dB |
| Rodzaj szafki |
Zestaw z dwoma modułami |
Zestaw z czterema modułami |
Sześciomodułowa szafa |
Zestaw z dwoma modułami |
Szybkość wyjściowa |
Sześciomodułowa szafa |
| Wielkość (W*D*H) (mm) |
Główne ciało |
485*697*398 (7U) |
485*697*575 (11U) |
485*751*1033 (22U) |
485*697*398 (7U) |
485*751*575 (11U) |
485*751*1033 (22U) |
| Główne ciało (wstawione do półki serwera) |
485*697*308 (7U) |
485*697*485 (11U) |
485*751*928 (21U) |
485*697*308 (7U) |
485*751*485 (11U) |
485*751*928 (21U) |
| Moduł |
436*590*85mm (2U) |
| Masę (kg) |
Główna część (z modułami) |
73 kg |
113 kg |
175 kg |
73 kg |
119 kg |
175 kg |
| Moduł |
150,3 kg (PM10X) |
150,5 kg (PM15) |
