G.657A2 Om4 Jednomodowa sieć światłowodowa niewrażliwa na zginanie światłowodu

Name: G.657A2 Om4 Jednomodowa sieć światłowodowa niewrażliwa na zginanie światłowodu
Brand: TC Smart Systems Group
SKU: Jednomodowy G.657A2
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: TC

Numer modelu: Jednomodowy G.657A2

Warunki płatności i wysyłki

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                Światłowód jednomodowy 1322 nm om4, światłowód jednomodowy 0, 8 dB om4


Mini. Promień zakrętu:	7,5 mm	Długość fali:	1260 nm do 1625 nm
Pojedynczy światłowód max. Wartość:	0,2 ps/√ km	Długość fali o zerowej dyspersji:	1300-1322 nm
Średnica okładziny:	125 ± 0,7 μm	Średnica powłoki:	245 ± 5 μm
Powłoka nieokrągłość:	≤ 3,0 %	Stopień osnowy:	≥ 4 m

Mini. Promień zakrętu:	7,5 mm
Długość fali:	1260 nm do 1625 nm
Pojedynczy światłowód max. Wartość:	0,2 ps/√ km
Długość fali o zerowej dyspersji:	1300-1322 nm
Średnica okładziny:	125 ± 0,7 μm
Średnica powłoki:	245 ± 5 μm
Powłoka nieokrągłość:	≤ 3,0 %
Stopień osnowy:	≥ 4 m

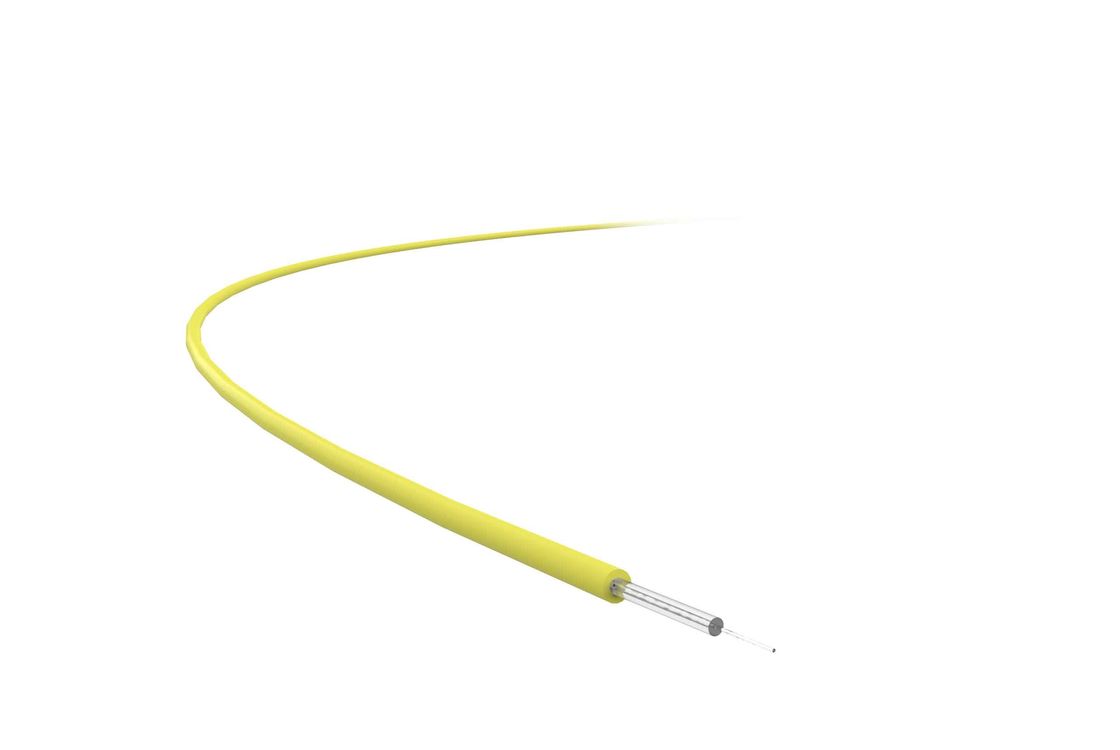

G.657A2 Om4 Jednomodowa sieć światłowodowa niewrażliwa na zginanie światłowodu

Zastosowanie produktu

Włókno jednomodowe do sieci dostępowej posiada wszystkie cechy, które posiada nieprzerzucone i cieszy się jeszcze lepszą wydajnością gięcia w1260nm-1625nmdługości fali transmisji.

W warunkach, w których wymagane jest gięcie długiej długości fali, jego promień gięcia wynosizmniejszone do 7,5 mm,Podczas gdy jego dodatkoweprzy długości fali 1625 nm wynosi 0,8 dB. Włókno ma zastosowanie do różnych struktur kabli światłowodowych, zwłaszcza do ściśle buforowanych kabli i kabli opuszczalnych, idealnych dla Fiber to the Home (FTTH) i Fiber to the Building (FTTB).

Cechy produktu

Włókno jednomodowe niewrażliwe na gięcie w sieci dostępowej przekracza parametry określone w zaleceniu ITU-T G.652/D/G.657.A2 i normy IEC60973-2-50 B1.3/B6.

Inwestuje w technologię VAD, która zapewnia stabilny profil wskaźnika załamania włókien jednowarunkowych, precyzyjne rozmiary geometryczne i niezwykle dobre właściwości gięcia.wyeliminowane wchłanianie wody około 1383 nm, zapewniając rozszerzone długości fal transmisji z1260 nm do 1625 nm; jego wyższa wydajność gięcia może spełniać szczególne wymagania dotyczące promienia gięcia; jest kompatybilny z istniejącymi włóknami pod G.652.D Standardy; jego precyzyjne rozmiary geometryczne zapewniają niskie straty i wysoką wytrzymałość splice; co więcej, jego PMD przyczynia się bardzo do transmisji danych na duże i średnie odległości o wysokiej szybkości.

Szczegóły techniczne

Właściwości mechaniczne	Warunki	Jednostka	Wartość
Badanie napięcia		%	≥ 1.02
		N	≥ 9.1
		Średnia	≥ 0.704
Siła odciągania powłoki	Wartość szczytowa Typowa średnia wartość	N N	1.3-8.9
Siła odciągania powłoki	Wartość szczytowa Typowa średnia wartość	N N	1.9
Wytrzymałość na rozciąganie	Prawdopodobieństwo Weibulla 50% Prawdopodobieństwo Weibulla 15%	MPa MPa	≥ 4000
Wytrzymałość na rozciąganie		MPa MPa	≥ 3050
Dynamiczny parametr zmęczenia (Nd)			≥ 20

Utrata makrobendu	Warunki	Jednostka	Wartość
10 Koła Φ30 mm	1550 nm	dB	≥ 0.3
10 Koła Φ30 mm	1625 nm	dB	≥ 0.1
10 Koła Φ20 mm	1550 nm	dB	≥ 0.1
10 Koła Φ20 mm	1625 nm	dB	≥ 0.2
10 okręgów Φ15 mm	1550nm	dB	≥ 0.4
10 okręgów Φ15 mm	1625nm	dB	≥ 0.8

Właściwości optyczne	Warunki	Jednostka	Wartość
Zmniejszenie	1310 nm	dB/km	≤ 0.36
	1550 nm	dB/km	≤ 0.22
	1383nm	dB/km	≤ 0.35
	1310-1625 nm	dB/km	≤ 0.36
Zerowa długość fali rozpraszania		nm	1300-1322
Pochylenie dyspersji		ps/(nm·km)	≤ 0.091
Typowa wartość nachylenia dyspersji zerowej		ps/(nm·km)	0.086

Polaryzacyjna dyspersja trybu (PMD)	Warunki	Jednostka	Wartość
Jednorazowa włókna maksymalna wartość		PS/√km	0.2
Wartość połączenia PMD (M = 20, Q = 0,01%)		PS/√km	0.1
Typowa wartość		PS/√km	0.04
Długość fali λ		nm	≤ 1260
Długość fali λc		nm	1150-1330
Średnica pola trybu (MFD)	1310 nm	μm	80,7±0.4
Średnica pola trybu (MFD)	1550 nm	μm	90,8±0.5
Efektywny wskaźnik załamania	1310 nm		1.4672
Efektywny wskaźnik załamania	1550 nm		1.4683
Zmniejszenie ciągłości	1310 nm	dB	≤ 0.03
Zmniejszenie ciągłości	1550 nm	dB	≤ 0.03

Właściwości geometryczne	Warunki	Jednostka	Wartość
Średnica okładzin		μm	125±0.7
Nieokrągłość powłoki		%	≤ 0.8
Odchylenie koncentryczności rdzenia/obudowy		μm	≤ 0.5
Średnica powłoki		μm	245±5
Odchylenie koncentryczności powłoki/powłoki		μm	≤ 12
Nieokrągłość powłoki		%	≤ 3.0
Stopień warp		m	≥ 4

Właściwości środowiska	Warunki	Jednostka	Wartość
Dodatkowe osłabienie cyklu temperatury	-60°C do +85°C	dB/km	≤ 0.05
Dodatkowe osłabienie starzenia się wskutek ciepła i wilgotności	85°C, RH85%, 30 dni	dB/km	≤ 0.05
Dodatkowe złagodzenie procesu starzenia się	23°C, 30 dni	dB/km	≤ 0.05
Dodatkowe osłabienie starzenia się w wyniku suchej temperatury	85°C, 30 dni	dB/km	≤ 0.05
