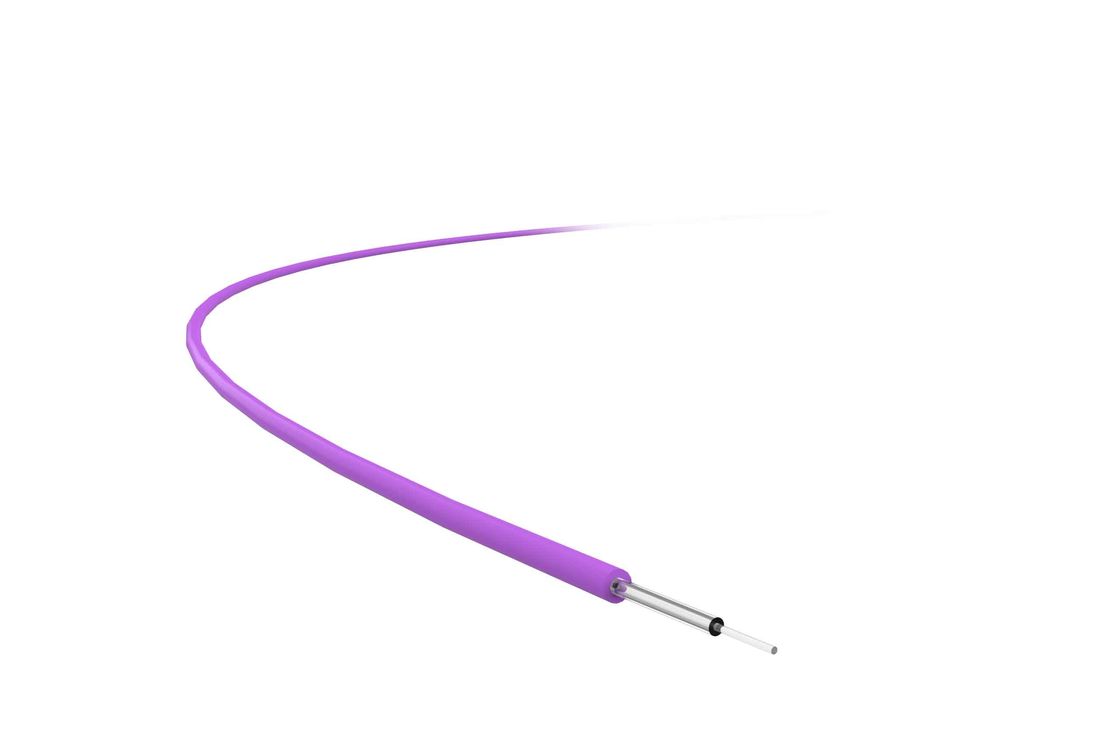

Kabel światłowodowy wielomodowy 1320 Nm Om4 125um Stopień ochrony okładziny

Name: Kabel światłowodowy wielomodowy 1320 Nm Om4 125um Stopień ochrony okładziny
Brand: TC Smart Systems Group
SKU: Wielomodowy OM4
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: TC

Numer modelu: Wielomodowy OM4

Warunki płatności i wysyłki

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                Światłowód wielomodowy 1320 nm om4, światłowód wielomodowy om4, kabel światłowodowy wielomodowy 1320 nm


Zero dyspersji długość fali:	1295-1320 nm	Częściowa nieciągłość:	≤ 0,1 dB
Niejednorodność tłumienia:	≤ 0,1 dB	Średnica rdzenia:	50 ± 2,5 μm
Podstawowa brak obwodu:	≤6,0%	Średnica okładziny:	125 ± 1 μm
Testowanie napięcia:	≥9,0 n	Dynamiczny parametr zmęczenia:	≥ 25

Zero dyspersji długość fali:	1295-1320 nm
Częściowa nieciągłość:	≤ 0,1 dB
Niejednorodność tłumienia:	≤ 0,1 dB
Średnica rdzenia:	50 ± 2,5 μm
Podstawowa brak obwodu:	≤6,0%
Średnica okładziny:	125 ± 1 μm
Testowanie napięcia:	≥9,0 n
Dynamiczny parametr zmęczenia:	≥ 25

Kabel światłowodowy wielomodowy 1320 Nm Om4 125um Stopień ochrony okładziny

Zastosowanie produktu

Włókno OM4 o pojemności 50/125μm jest multimodem o klasyfikowanym indeksieo średnicy rdzenia 50 μm i średnicy pokrycia 125 μm.

W porównaniu z włóknem OM3 jest on dodatkowo zoptymalizowany jako laser emitujący powierzchnię z pionową jamą (VCSEL) o długości fali 850 nm i obsługuje 10GBase-SR 550m, 40GBase-SR4 i 100GBase-SR10 150m.

Włókno OM4 jestidealny dlaPrzekaz 40G/100Gponieważ jego odległość przesyłowa wzrasta o 50% w porównaniu z OM3. OM4 multimodowe światło jest stosowane do różnych konstrukcji kabli światłowodowych, takich jak kabel z włókna wstążkowego, kabel z rozrzutami,kablów włókienniczych z rury rdzenia, kabli światłowodowych z centralną rurą, kabli światłowodowych o szczelnym buforowaniu itp. i jest kompatybilny z innymi włóknami o różnych technologiach produkcji.

Cechy produktu

Włókno jest idealne dla850 nm i 1300 nm długości fal operacyjnych.Optymalizuje laser emitujący powierzchnię z pionową pustką (VCSEL) o niskim tłumieniu i dużej przepustowości.Doskonała wydajność.

Szczegóły techniczne

Właściwości optyczne	Warunki	Wartość	Jednostka
Zmniejszenie	850 nm	≤ 2.80	dB/km
Zmniejszenie	1300 nm	≤ 0.60	dB/km
Szerokość pasma wtrysku	850 nm	≥ 200	MHz.km
Szerokość pasma wtrysku	1300 nm	≥ 500	MHz.km
Numeryczna otwórka (NA)	00,200 ± 0.015
Wskaźnik refrakcji grupy	850 nm	1.482
Wskaźnik refrakcji grupy	1300 nm	1.477
Zerowa długość fali rozpraszania	1295-1320 nm
Pochylenie dyspersji	1295 nm -1300 nm	≤ 0.001	ps/(nm·km)
Pochylenie dyspersji	1300nm-1320nm	≤ 0.11	ps/(nm·km)
Utrata makrobendu, 100 okrążeń, promienie 37,5 mm.	850 nm	≤ 0.50	dB
Utrata makrobendu, 100 okrążeń, promienie 37,5 mm.	1300 nm	≤ 0.50	dB

Zwrotne rozpraszanie (1300 nm)	Warunki	Wartość	Jednostka
Częściowe przerwanie		≤ 0.1	dB
Zmniejszenie niejednorodności		≤ 0.1	dB
Różne wartości rozpraszania dwukierunkowego i odwrotnego		≤ 0.1	dB/km

Właściwości geometryczne	Warunki	Wartość	Jednostka
Średnica rdzenia		50±2.5	μm
Nieokrągłość rdzenia		≤ 6.0	%
Średnica okładzin		125±1	μm
Nieokrągłość powłoki		≤ 2.0	%
Odchylenie koncentryczności rdzenia/obudowy		≤ 1.5	μm
Średnica powłoki		245±10	μm
Odchylenie koncentryczności powłoki/powłoki		≤ 12.0	μm

Właściwości środowiska (850 nm i 1300 nm)	Warunki	Wartość	Jednostka
Dodatkowe osłabienie temperatury		≤ 0.15	dB/km
Dodatkowe osłabienie kręgu temperatury i wilgotności		≤ 0.20	dB/km
Dodatkowe złagodzenie procesu starzenia się		≤ 0.20	dB/km
Dodatkowe osłabienie ciepła hydrotermalnego		≤ 0.20	dB/km
Suche starzenie się w cieple		≤ 0.20	dB/km

Właściwości mechaniczne	Warunki	Wartość	Jednostka
Badanie napięcia		≥ 9.0	N
Dodatkowa strata z zakresu makrobendu	850 nm	≤ 0.5	dB
Siła odciągania powłoki	Typowa średnia wartość	1.4	N
	Wartość szczytowa	≥1,3 ≤8.9	N
Dynamiczny parametr zmęczenia (Nd)	≥ 25
