Kabel światłowodowy ze stopniowanym indeksem 1300nm Światłowód wielomodowy Om3

Name: Kabel światłowodowy ze stopniowanym indeksem 1300nm Światłowód wielomodowy Om3
Brand: TC Smart Systems Group
SKU: OM3 wielomodowy
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: TC

Numer modelu: OM3 wielomodowy

Warunki płatności i wysyłki

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                Kabel światłowodowy TC rosh, kabel światłowodowy TC 1300 nm, włókno wielomodowe 1300 nm om3


Zero Dispersion Wavelength:	1295-1320 nm	Partial Discontinuity:	≤ 0.1 dB
Attenuation Inhomogeneity:	≤ 0.1 dB	Core Diameter:	50±2.5 μm
Core Non-Circularity:	≤6.0 %	Cladding Diameter:	125±1 μm
Tension Testing:	≥9.0 N	Dynamic Fatigue Parameter:	≥ 25

Zero Dispersion Wavelength:	1295-1320 nm
Partial Discontinuity:	≤ 0.1 dB
Attenuation Inhomogeneity:	≤ 0.1 dB
Core Diameter:	50±2.5 μm
Core Non-Circularity:	≤6.0 %
Cladding Diameter:	125±1 μm
Tension Testing:	≥9.0 N
Dynamic Fatigue Parameter:	≥ 25

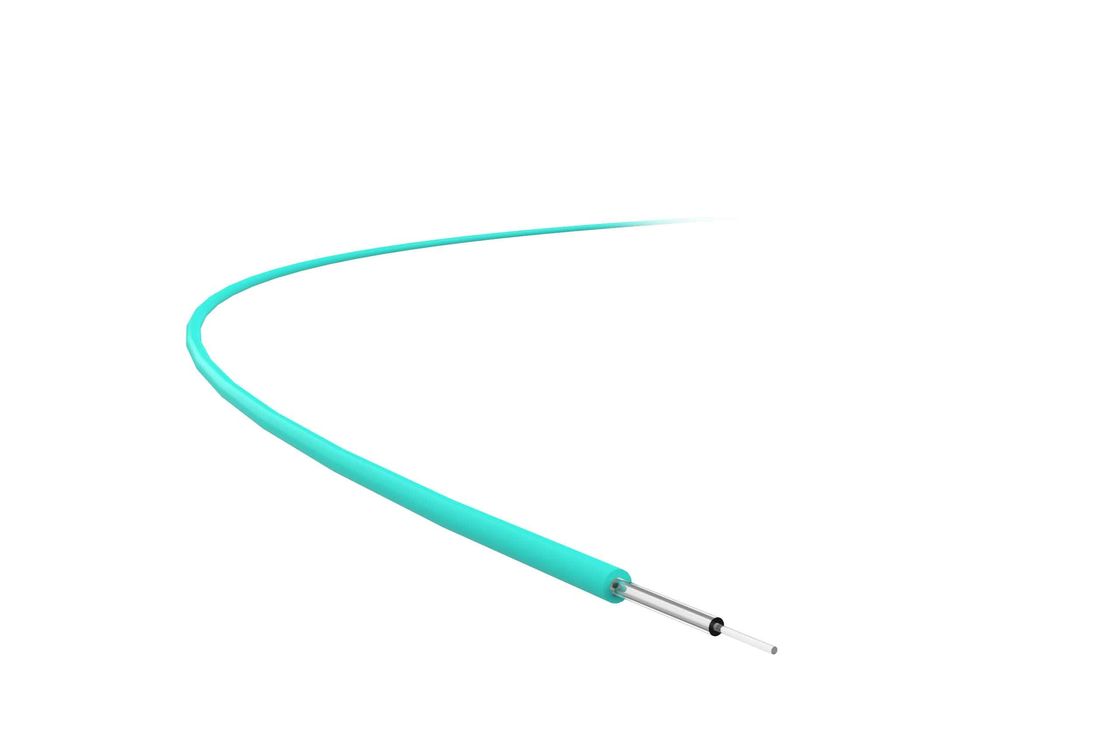

Kabel światłowodowy ze stopniowanym indeksem 1300nm Światłowód wielomodowy Om3

Zastosowanie produktu

Włókno OM3 o pojemności 50/125μm jest rodzajem multimodu o stopniowanym indeksie, w którymo średnicy rdzenia 50 μm i średnicy pokrycia 125 μm.

Jest to kompleksowo zoptymalizowany laser emitujący powierzchnię z pionową jamą (VCSEL) o długości fali 850 nm oparty na włóknie OM2.Asses Differential Modal Delay (DMD) test w celu osiągnięcia większej szerokości pasma i niższej tłumienia i realizacji transmisji danych o wysokiej prędkości transmisji na krótkie odległości (włókno OM3 w obsłudze 10GBase-SR 300m), 40GBase-SR4 i 100GBase-SR10 100m).

Włókno jest odpowiednie do różnych struktur kabli światłowodowych, takich jak kabel włóknowodowy wstążkowy, kabel lodowy, kabel światłowodowy z centralną rurą,kablów optycznych z ciśnym buforem, itp. i jest kompatybilny z innymi włóknami, które wykorzystują różne technologie produkcyjne.

Cechy produktu

Włókno jest idealne do obsługi długości fal między 850 nmi 1300 nm.To...Optymalizuje laser emitujący powierzchnię z pionową jamą (VCSEL) przy niskim tłumieniu i dużej przepustowości.

Szczegóły techniczne

Właściwości optyczne	Warunki	Wartość	Jednostka
Zmniejszenie	850 nm	≤ 2.80	dB/km
Zmniejszenie	1300 nm	≤ 0.60	dB/km
Szerokość pasma wtrysku	850 nm	≥ 200	MHz.km
Szerokość pasma wtrysku	1300 nm	≥ 500	MHz.km
Numeryczna otwórka (NA)	00,200 ± 0.015
Wskaźnik refrakcji grupy	850 nm	1.482
Wskaźnik refrakcji grupy	1300 nm	1.477
Zerowa długość fali rozpraszania	1295-1320 nm
Pochylenie dyspersji	1295 nm -1300 nm	≤ 0.001	ps/(nm·km)
Pochylenie dyspersji	1300nm-1320nm	≤ 0.11	ps/(nm·km)
Utrata makrobendu, 100 okrążeń, promienie 37,5 mm.	850 nm	≤ 0.50	dB
Utrata makrobendu, 100 okrążeń, promienie 37,5 mm.	1300 nm	≤ 0.50	dB

Zwrotne rozpraszanie (1300 nm)	Warunki	Wartość	Jednostka
Częściowe przerwanie		≤ 0.1	dB
Zmniejszenie niejednorodności		≤ 0.1	dB
Różne wartości dwukierunkowego i odwrotnego rozpraszania		≤ 0.1	dB/km

Właściwości geometryczne	Warunki	Wartość	Jednostka
Średnica rdzenia		50±2.5	μm
Nieokrągłość rdzenia		≤ 6.0	%
Średnica okładzin		125±1	μm
Nieokrągłość powłoki		≤ 2.0	%
Odchylenie koncentryczności rdzenia/obudowy		≤ 1.5	μm
Średnica powłoki		245±10	μm
Odchylenie koncentryczności powłoki/powłoki		≤ 12.0	μm

Właściwości środowiska (850 nm i 1300 nm)	Warunki	Wartość	Jednostka
Dodatkowe osłabienie temperatury		≤ 0.15	dB/km
Dodatkowe osłabienie kręgu temperatury i wilgotności		≤ 0.20	dB/km
Dodatkowe złagodzenie procesu starzenia się		≤ 0.20	dB/km
Dodatkowe osłabienie ciepła hydrotermalnego		≤ 0.20	dB/km
Suche starzenie się w cieple		≤ 0.20	dB/km

Właściwości mechaniczne	Warunki	Wartość	Jednostka
Badanie napięcia		≥ 9.0	N
Dodatkowa strata z zakresu makrobendu	850 nm	≤ 0.5	dB
Siła odciągania powłoki	Typowa średnia wartość	1.4	N
	Wartość szczytowa	≥1,3 ≤8.9	N
Dynamiczny parametr zmęczenia (Nd)	≥ 25
