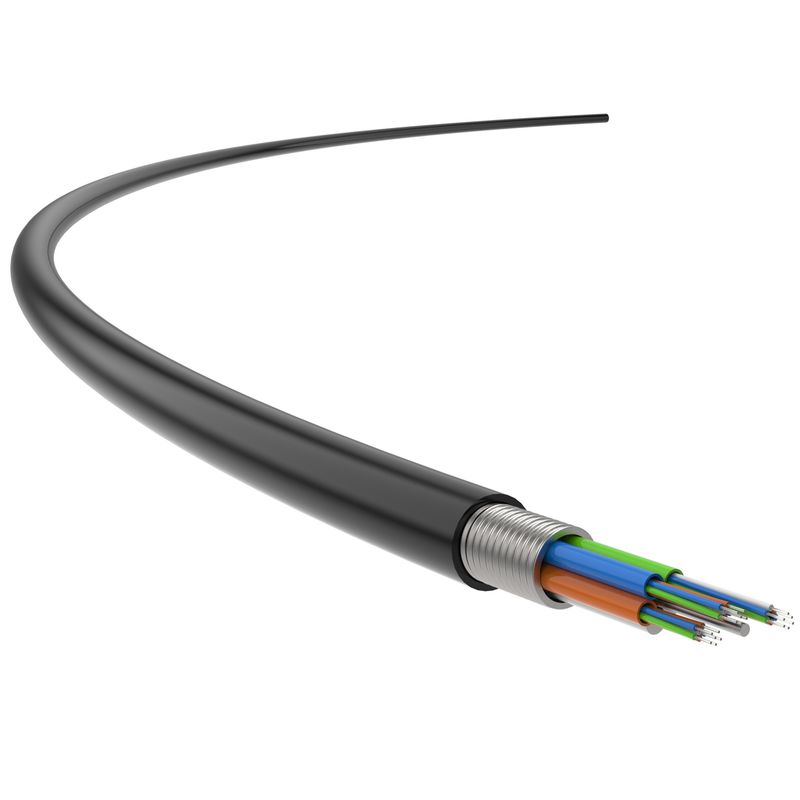

Kabel światłowodowy ze skrętką z luźną rurką Standardowy opancerzony kabel światłowodowy IEC

Kabel światłowodowy ze stali zbrojonej, kabel optyczny z luźną rurką, zewnętrzny kabel światłowodowy

Opancerzony stalowy kabel światłowodowy jest używany głównie do połączeń światłowodowych na zewnątrz, a także do budowy kanału szkieletowego i połączenia mostka łączącego.

Wewnątrz opancerzonego kabla światłowodowego ze stali, Włókna 250µm (jednomodowe lub wielomodowe) są umieszczone w luźnych tubach wykonanych z wysokomodułowego materiału poliestrowego, wypełnionych związkami wodoodpornymi.Kabel światłowodowy jest wyśrodkowany za pomocą metalowego elementu wzmacniającego.

W przypadku niektórych kabli światłowodowych z wieloma rdzeniami, warstwa PEnależy dodać na zewnątrz.Luźne rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla, który jest wypełniony wodoodpornymi komponentami.Pancerz PSP nakładany jest wzdłużnie, a następnie wytłaczany jest na niego płaszcz polietylenowy (PE).

cechy produktu

• Struktury splecione zostały zaprojektowane z myślą o doskonałej wydajności mechanicznej i wydajności temperaturowej;
• Kabel ma 62.5/125 jednomodowy/wielomodowy, 50/125 wielomodowy, 4-192 rdzenii wiele innych dostępnych specyfikacji;
• Materiał luźnej tuby ma dobrą odporność na hydrolizę i wysoką wytrzymałość;
• Luźna tuba jest identyfikowana kolorem, co zapewnia szybką i poprawną konstrukcję;
• Wymagana jest zwarta konstrukcja, aby zapobiec skurczeniu się luźnej tuby;
• Istnieje centralny element wzmacniający wykonany z jednego stalowego drutu;
• Jego zewnętrzna kurtka jest wykonana z stal-PE materiał;
• Zapewnia wysoką odporność na zgniatanie w połączeniu z doskonałą wydajnością zginania, aby uniknąć wpływu środowiska zewnętrznego;
• Kabel spełnia wymagania branżowe dotyczące transmisji optycznej, ochrony mechanicznej i palności.

Normy aplikacyjne

YD/T 901;IEC 60793;ISO/IEC11801

Szczegóły techniczne
