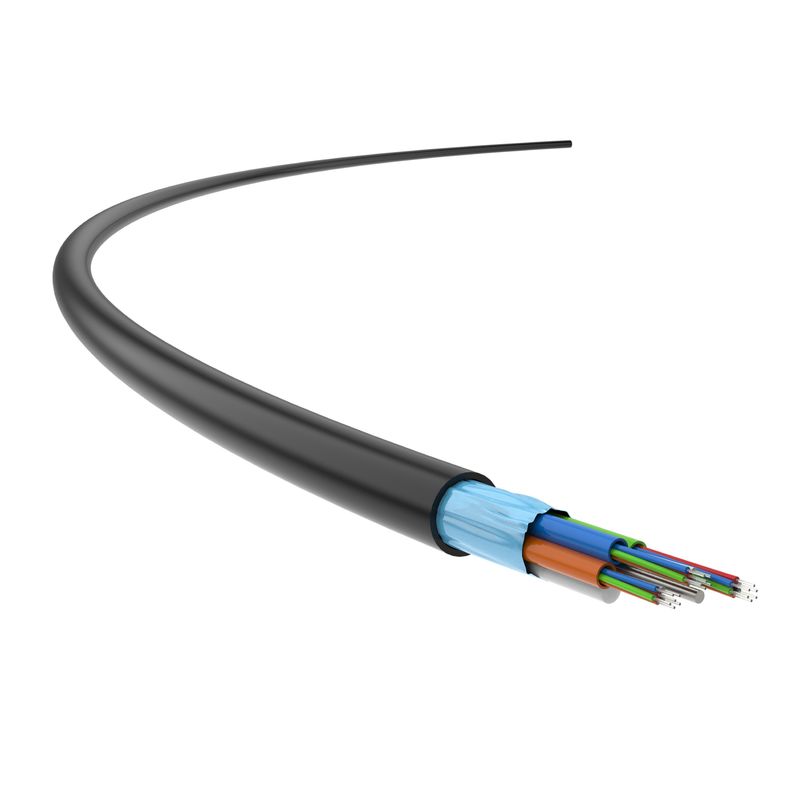

Aluminum Armored Fiber Optic Cable Stranded Armored Fiber Cable

Aluminiowy opancerzony kabel światłowodowy Linkowy opancerzony kabel światłowodowy

Produkty - Światłowód
  • High Light

    Kabel światłowodowy IEC 60793

    ,

    kabel światłowodowy TC UL

    ,

    kabel światłowodowy IEC 60793

  • Podanie
    Na wolnym powietrzu
  • Rodzaj włókna
    Jednomodowy / wielomodowy
  • Nr włókna
    2-144
  • Grubość kurtki
    ≥ 1,50
  • Grubość luźnej rurki
    ≥ 0,28
  • Pas aluminiowy
    0,20 ± 0,01
  • Promień gięcia, mm
    Static: 10D; Statyczne: 10D; Dynamic: 20D Dynamiczny: 20D
  • Spełnione standardy
    YD / T 901, IEC 60793, SO / IEC11801
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    TC
  • Orzecznictwo
    UL, RoSH, REACH, CE
  • Numer modelu
    GYTA

Aluminiowy opancerzony kabel światłowodowy Linkowy opancerzony kabel światłowodowy

  • Aluminum Armored Fiber Optic Cable Stranded Armored Fiber Cable
Uzyskaj cenę Skontaktuj się teraz

Aluminiowy zbrojony kabel światłowodowy, zastosowanie kabla światłowodowego z luźną rurką



Aluminiowy zbrojony kabel światłowodowy, skręcony luźny kabel światłowodowy jest używany głównie do połączeń światłowodowych na zewnątrz, a także do budowy kanału szkieletowego i połączenia mostka łączącego.



Wewnątrz opancerzonego kabla światłowodowego z aluminium, Włókna 250µm (jednomodowe lub wielomodowe)są umieszczone w luźnych tubach wykonanych z wysokomodułowego materiału poliestrowego, wypełnionych związkami wodoodpornymi.Kabel światłowodowy jest wyśrodkowany za pomocą metalowego elementu wzmacniającego.W przypadku niektórych kabli światłowodowych z wieloma rdzeniami, warstwę PE należy dodać na zewnątrz.Luźne rury (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla, który jest wypełniony wodoodpornymi komponentami.Pancerz APL jest nakładany wzdłużnie przed nałożeniem na niego płaszcza polietylenowego (PE).





cechy produktu



  • Skręcona struktura została zaprojektowana z myślą o doskonałej wydajności mechanicznej i temperaturowej;
  • Kabel ma 62.5/125 jednomodowy/wielomodowy, 50/125 wielomodowy, 4-192 rdzenii wiele innych dostępnych specyfikacji;
  • Materiał luźnej tuby ma dobrą odporność na hydrolizę i wysoką wytrzymałość;
  • Luźna tuba jest identyfikowana kolorem, co zapewnia szybką i poprawną konstrukcję;
  • Wymagana jest zwarta konstrukcja, aby zapobiec skurczeniu się luźnej tuby;
  • Jest centralny element wzmacniający wykonany z jednego drutu stalowego;
  • Jego zewnętrzna kurtka jest wykonana z materiał aluminiowo-PE;
  • Zapewnia wysoką odporność na zgniatanie w połączeniu z doskonałą wydajnością zginania, aby uniknąć wpływu środowiska zewnętrznego;
  • Kabel spełnia wymagania branżowe dotyczące transmisji optycznej, ochrony mechanicznej i palności.





Normy aplikacyjne



YD/T 901, IEC 60793, SO/IEC11801





Kod koloru
(2-12 rdzeń) 		1 2 3 4 5 6 7 8 9 10 11 12
Niebieski Pomarańczowy Zielony brązowy Łupek biały czerwony Czarny Żółty Fioletowy Róża wodny





Płomień
opór		 Norma palności dla pojedynczego drutu: GB/T 18380.12-
2008		 Norma palności dla przewodów wiązkowych: GB/T 18380.35-
2008



Kurtka: Oderwij kabel o długości 50 mm, umieść pustą kurtkę poziomo i pal 4-5 sekund za pomocą lampy alkoholowej;po usunięciu źródła ognia gaśnie na mniej niż 2 sekundy;
Przędza aramidowa: jest spalana na proszek i gaśnie zaraz po usunięciu źródła ognia







Szczegóły techniczne



  Właściwości optyczne
Rodzaj optyczny
Włókno		 Osłabienie Zastrzyk
Przepustowość (OFL)		 Efektywny modalny
Pasmo		 10 Łącze Ethernet
Długość SX		 Min.Promień gięcia
(mm)
1310nm/1550nm 850/1300nm 850nm 850nm 　
Typowa wartość (dB/km) Maks.Wartość (dB/km) MHz·km MHz·km 　 　
SM 9/125 0,36/0,22 0,4/0,3 / / / 16
　 850nm/1300nm 　 　 　 　
　 Typowa wartość
(dB/km)		 Maks.Wartość
(dB/km)		 　 　 　 　
MM62.5/125 OM1 3.0/1,0 3,5/1,5 ≥ 200/500 / / 30
MM50/125 OM2 3.0/1,0 3,5/1,5 ≥ 500/500 / ≥ 150 30
MM50/125 OM3 3.0/1,0 3,5/1,5 ≥ 1500/500 ≥ 2000 ≥ 300 30
MM50/125 OM4 3.0/1,0 3,5/1,5 ≥ 3500/500 ≥ 4700 ≥ 550 30





  Specyfikacje struktury
Ilość rdzeni Rdzenie luźnej tuby Siła Członka Średnica zewnętrzna luźnej rury Grubość luźnej tuby Pasek aluminiowy Grubość płaszcza (mm) Płaszcz zewnętrzny światłowodu (mm)
2～30 6 1,30*1±0,1 ≥1,60 ≥0,28 0,20±0,01 ≥1,50 8,3±0,3
32～36 6 1,60*1±0,1 ≥1,60 ≥0,28 0,20±0,01 ≥1,50 8,6±0,3
38～60 12 1,50*1±0,1 ≥1,60 ≥0,28 0,20±0,01 ≥1,50 8,8±0,3
72 12 1,80*1±0,1 ≥1,60 ≥0,28 0,20±0,01 ≥1,50 9,2±0,3
96 12 2,0/3,3*1±0,2 ≥1,60 ≥0,28 0,20±0,01 ≥1,50 10,8±0,3
120 12 2,0/4,4*1±0,2 ≥1,60 ≥0,28 0,22±0,01 ≥1,50 12,1±0,3
144 12 2,0/5,8*1±0,2 ≥1,60 ≥0,28 0,22±0,01 ≥1,50 13,5±0,3





  Właściwości mechaniczne
Nie. Nazwa Wymagania
1 Dozwolona wytrzymałość na rozciąganie, N Krótkoterminowe 1500
Długoterminowy 600
2 Dozwolona odporność na zgniatanie, N/100mm Krótkoterminowe 1000
Długoterminowy 300
3 Promień gięcia, mm Statyczny 10D
Dynamiczny 20D
