Ciężki opancerzony kabel światłowodowy, luźny kabel światłowodowy z luźną rurką, zewnętrzny kabel światłowodowy

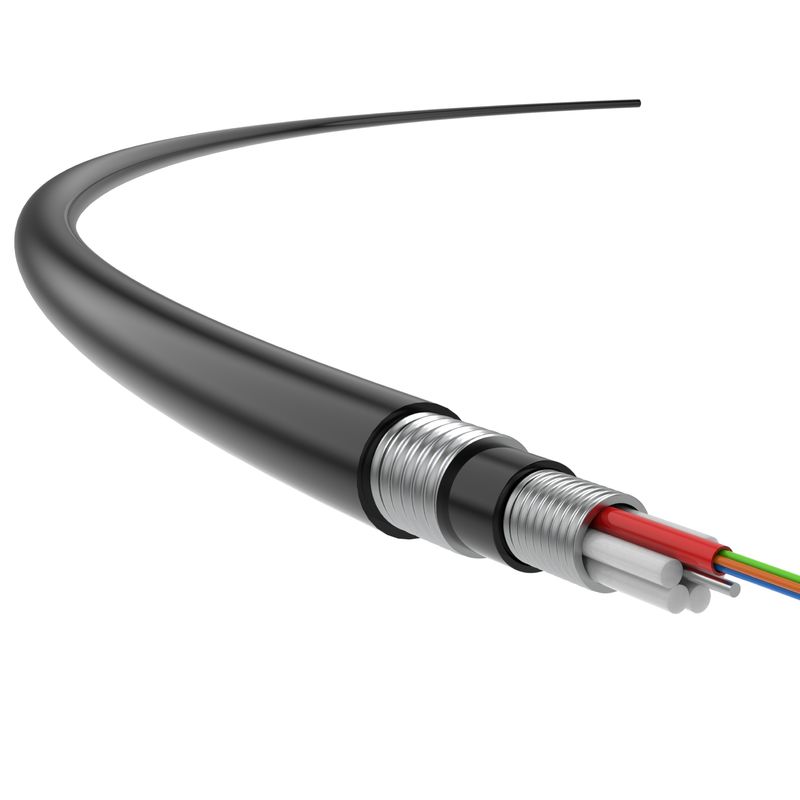

Ciężki opancerzony kabel światłowodowy jest używany głównie do połączeń światłowodowych na zewnątrz, a także do budowy kanału szkieletowego i połączenia mostka łączącego.
Wewnątrz ciężkiego zbrojonego kabla światłowodowego, Włókna 250µm (jednomodowe lub wielomodowe) są umieszczone w luźnych tubach wykonanych z wysokomodułowego materiału poliestrowego, wypełnionych związkami wodoodpornymi.
Kabel światłowodowy jest wyśrodkowany przez metalowy element wzmacniający.W przypadku niektórych kabli światłowodowych z wieloma rdzeniami,warstwa PE należy dodać na zewnątrz.
Luźna tuba (i wypełniacze) jest skręcona wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla, który jest wypełniony wodoodpornymi komponentami.
Zbroja APLjest nakładany wzdłużnie, a następnie wytłaczany jest wewnętrzny płaszcz z polietylenu (PE).Nad wewnętrzną kurtką, Zbroja PSP jest również nakładany wzdłużnie przed wytłaczaniem na niego zewnętrznego płaszcza z polietylenu (PE).
cechy produktu
Normy aplikacyjne
YD/T 901-2018;GB/T 18380.12-2008;GB/T 17651;GB/T 17650,2
Kod koloru (2-12 rdzeń) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Niebieski | Pomarańczowy | Zielony | brązowy | Łupek | biały | czerwony | Czarny | Żółty | Fioletowy | Róża | wodny |
Płomień opór |
Norma palności dla pojedynczego drutu: | GB/T 18380.12- 2008 |
Norma palności dla przewodów wiązkowych: | GB/T 18380.35- 2008 |
Kurtka: Oderwij kabel o długości 50 mm, umieść pustą kurtkę poziomo i pal 4-5 sekund za pomocą lampy alkoholowej;po usunięciu źródła ognia gaśnie na mniej niż 2 sekundy;
|
Szczegóły techniczne
Właściwości optyczne | ||||||
Rodzaj optyczny Włókno |
Osłabienie | Zastrzyk Przepustowość (OFL) |
Efektywny modalny Pasmo |
10 Łącze Ethernet Długość SX |
Min.Promień gięcia (mm) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Typowa wartość (dB/km) | Maks.Wartość (dB/km) | MHz·km | MHz·km | |||
SM 9/125 | 0,36/0,22 | 0,4/0,3 | / | / | / | 16 |
850nm/1300nm | ||||||
Typowa wartość (dB/km) |
Maks.Wartość (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1,0 | 3,5/1,5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1,0 | 3,5/1,5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Specyfikacje struktury | ||||||||
Ilość rdzeni | Rdzenie luźnej tuby | Siła Członka | Średnica zewnętrzna luźnej rury | Grubość luźnej tuby | Pasek aluminiowy | Stalowy pas | Grubość płaszcza (mm) | Płaszcz zewnętrzny światłowodu (mm) |
2~36 | 6 | 1,60*1±0,1 | ≥1,60 | ≥0,28 | 0,20±0,01 | 0,205±0,01 | 0,8±0,1/≥1,5 | 11,0±0,3 |
48~60 | 12 | 1,40*1±0,1 | ≥1,60 | ≥0,28 | 0,20±0,01 | 0,205±0,01 | 11,2±0,3 | |
62~72 | 12 | 1,80*1±0,1 | ≥1,60 | ≥0,28 | 0,20±0,01 | 0,205±0,01 | 11,6±0,3 | |
96 | 12 | 2,0/3,3*1±0,2 | ≥1,60 | ≥0,28 | 0,20±0,01 | 0,205±0,01 | 13,7±0,3 | |
120 | 12 | 2,0/4,4*1±0,2 | ≥1,60 | ≥0,28 | 0,22±0,01 | 0,205±0,01 | 15,0±0,3 | |
144 | 12 | 2,0/5,8*1±0,2 | ≥1,60 | ≥0,28 | 0,22±0,01 | 0,205±0,01 | 16,4±0,3 |
Właściwości mechaniczne | |||
Nie. | Nazwa | Wymagania | |
1 | Dozwolona wytrzymałość na rozciąganie, N | Krótkoterminowe | 1500 |
Długoterminowy | 600 | ||
2 | Dozwolona odporność na zgniatanie, N/100mm | Krótkoterminowe | 1000 |
Długoterminowy | 300 | ||
3 | Promień gięcia, mm | Statyczny | 10D |
Dynamiczny | 20D |
