Kabel sieciowy Cat 8, kabel CAT8, kabel Ethernet CAT8 Podanie
Cat 8, najnowsza generacja podwójnie ekranowanego kabla sieciowego (S/FTP) z 4 pary, obsługuje przepustowość 2000 MHz i osiąga do 40 Gb/s przy 30 m, szczególnie przydatne do łączenia serwerów, przełączników, paneli krosowniczych i innych urządzeń w centrum danych.
Kompatybilny z Cat 7/7A i Cat 6A, obsługuje Cat 8.1/8.2 25G Base-T na ponad 30 m (wstępnie) i 10G Base-T na 100 m, ma zastosowanie w lokalizacjach poza centrum danych o dużej szybkości i dużej przepustowości, a tymczasem obsługuje Zasilanie przez Ethernet (POE/POE+).
Cechy

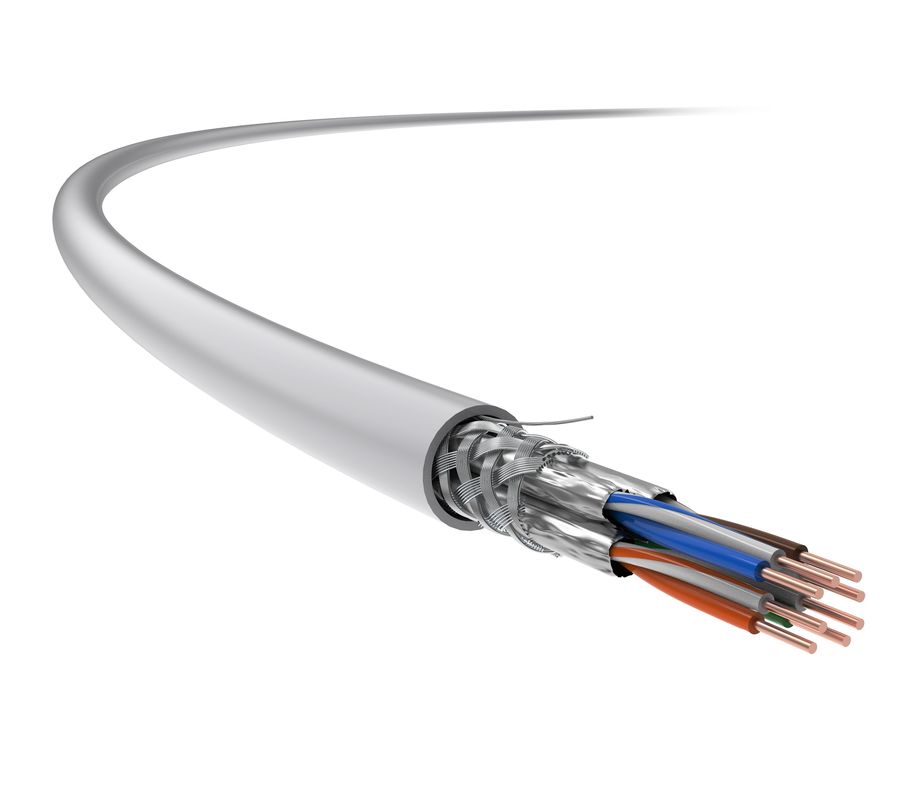

Cat 8.2, 8-żyłowy ekranowany kabel S/FTP, zastosowanie para osłona i ogólna struktura osłony, z oddzielnym ekranem z folii aluminiowej dla każdej pary i ogólnym ekranem plecionym z ocynowanej siatki miedzianej.
Optymalizuje to przesłuchy bliskiego końca/odległego przesłuchu (NEXT/FEXT) i obcych przesłuchów bliskiego końca (ANEXT), co skutkuje maksymalną częstotliwością transmisji 2000 MHz.
Normy
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | Kot 8.2 | |||||
Częstotliwość (MHz) | 4 | 300 | 600 | 1000 | 1600 | 2000 |
Tłumienie IL (dB/100M) | 3,7 | 10,7 | 15,1 | 17,9 | 22 | 28,5 |
Tłumienie przesłuchów w pobliżu końca (NEXT, dB) | 115 | 125,2 | 110,7 | 122,4 | 99,3 | 92,9 |
NEXT Moc i PS NEXT (dB) | 80 | 80 | 75,8 | 72,5 | 69,4 | 68 |
Równopoziomowe tłumienie przesłuchów odległych (ACR-F, dB) | 75 | 50,8 | 44,7 | 40,3 | 36,2 | 34,6 |
Moc ACR-F i PS ACR-F (dB) | 80 | 52,7 | 46,6 | 42,2 | 38,1 | 36,2 |
Strata powrotna (RL, dB) | 23 | 18,9 | 16,8 | 15,2 | 13,8 | 13.1 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) | 4×2×0,60 (AWG23) |
Średnica zewnętrzna kabla (nominalna wartość) |
8,2 mm |
Waga (305m, z opakowaniem, Wartość nominalna) |
22kg |
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
70Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100m (@1kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±35Ω
|
Poprzeczna strata konwersji (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Opóźnienie pochylenia | 25ns/100m |
NVP |
74%
|
Zasilanie przez Ethernet (POE) | Ulepszone zasilanie przez Ethernet zgodnie z IEEE 802.3at |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
34mm
|
Minimalny promień gięcia (statyczny) |
68mm
|
Maksymalne napięcie instalacji | 100N |
Pojemność anty-ekstruzyjna | 1000N/10cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0 ℃ ~ + 40 ℃ |
Zakres temperatur pracy | -20 ℃ ~ + 75 ℃ |
Palność (PCW) | |
Odporność na płomień PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
Klasa ogniowa CM |
UL1581/UL1666
|
Palność (LSZH) | |
Odporność na płomień (pojedynczy drut) | GB/T 18380.12 (IEC 60332-1-2) |
Odporność na płomień (z wiązek przewodów) | GB/T 18380.35 (IEC 60332-3-24) |
Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
Niebezpieczny gaz halogenowy | GB/T 17650.1/.2 (IEC 60754-1/-2) |
