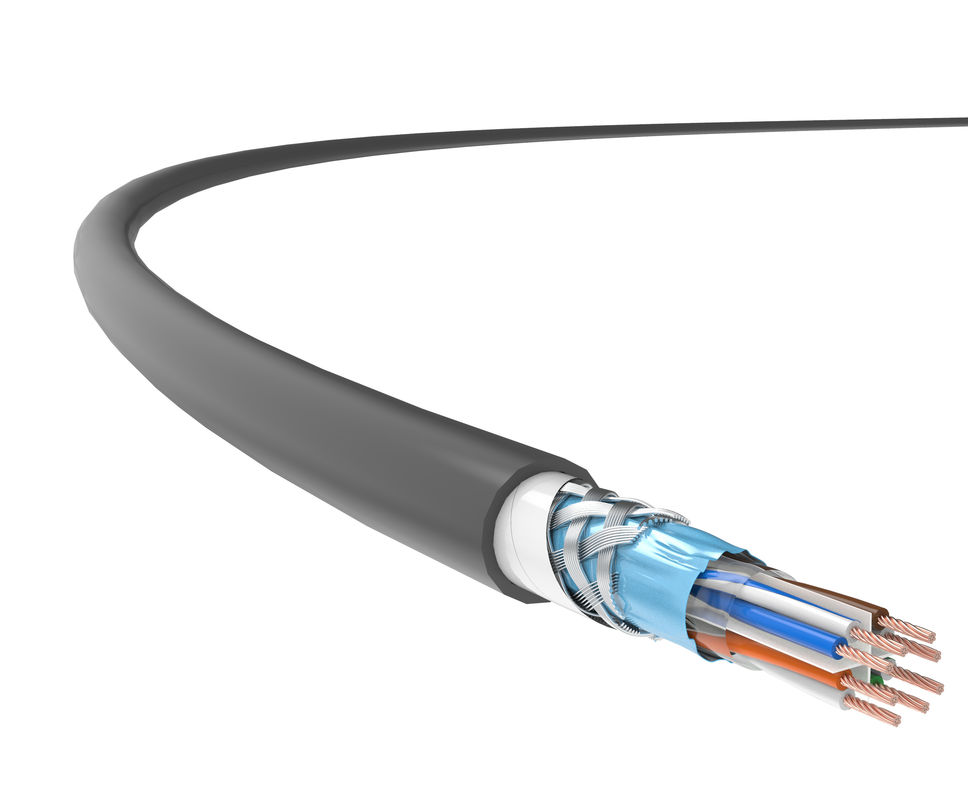

Kabel Cat 6, kabel sieciowy Cat 6, kabel Ethernet Cat 6, aplikacja kabla SFTP Cat 6
Usieciowany, niskodymny kabel bezhalogenowy cieszy się doskonałymi wynikamiodporność na płomieńwraz z zaletamiwysoka przeciążalność, duża obciążalność prądowa i rezystancja izolacji, przeznaczone do stosowania w wysokich budynkach, hotelach, centrach handlowych, stadionach sportowych, węzłach komunikacyjnych, obiektach rozrywkowych i innych zatłoczonych miejscach, w których wystawienie na działanie ognia może spowodować jedyniewysoka trudnopalność, niski poziom dymu, zero halogenów, nietoksyczne, niekorozyjne gazy.
cechy produktu
Specjalna usieciowana, LSZH, ognioodporna kurtka ma zaletywysoka przeciążalność, duża obciążalność i rezystancja izolacji, długa żywotność, ochrona środowiska i bezpieczeństwo, co zapewnia, że w przypadku wystawienia na działanie ognia może wytwarzać tylko LSZH, nietoksyczne i niekorozyjne gazy.
Standardy aplikacji
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 20 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.4 | 9.5 | 13,5 | 17.2 | 24,8 | 28 | 31 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 94 | 92,4 | 90,5 | 87,9 | 78,8 | 74,9 | 62,4 |
Moc NEXT i PS NEXT (dB) | 73,9 | 69,9 | 61,7 | 64,3 | 59,6 | 61 | 58,6 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 108,9 | 99,2 | 90,7 | 107,2 | 82,8 | 77,2 | 74,6 |
Moc ACR-F i PS ACR-F (dB) | 94,4 | 91,2 | 87,9 | 90,5 | 77 | 73,8 | 70,5 |
Strata odbiciowa (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2× (7*0,2 mm) (AWG24)
|
Zewnętrzna średnica kabla (nominalna wartość) |
9,0 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
22 kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8 Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100 m (@1 kHz) |
Impedancja charakterystyczna 100 MHz |
100 Ω ± 30 Ω
|
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Właściwości mechaniczne | |
Zdolność zapobiegająca wytłaczaniu | 1000 N/10 cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0℃ ~+40℃ |
Zakres temperatur pracy | -20℃ ~+75℃ |
Palność (LSZH) | |
Odporność na ogień (pojedynczego drutu) | GB/T 18380.12 (IEC 60332-1-2) |
Ognioodporność (wiązek drutów)
|
GB/T 18380.35 (IEC 60332-3-24)
|
Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
Niebezpieczny gaz halogenowy | GB/T 17650.1/.2 (IEC 60754-1/-2) |
