Kabel Cat 6, kabel sieciowy Cat 6, kabel Ethernet Cat 6, aplikacja kabla FTP Cat 6
Może być stosowany w okablowaniu poziomym, jako część systemu okablowania telekomunikacyjnego, która rozciąga się od gniazda telekomunikacyjnego obszaru roboczego do paneli krosowych w pomieszczeniu rozdzielczym, oraz w okablowaniu mieszkalnym, który rozciąga się od gniazda telekomunikacyjnego użytkownika do paneli krosowych.
cechy produktu

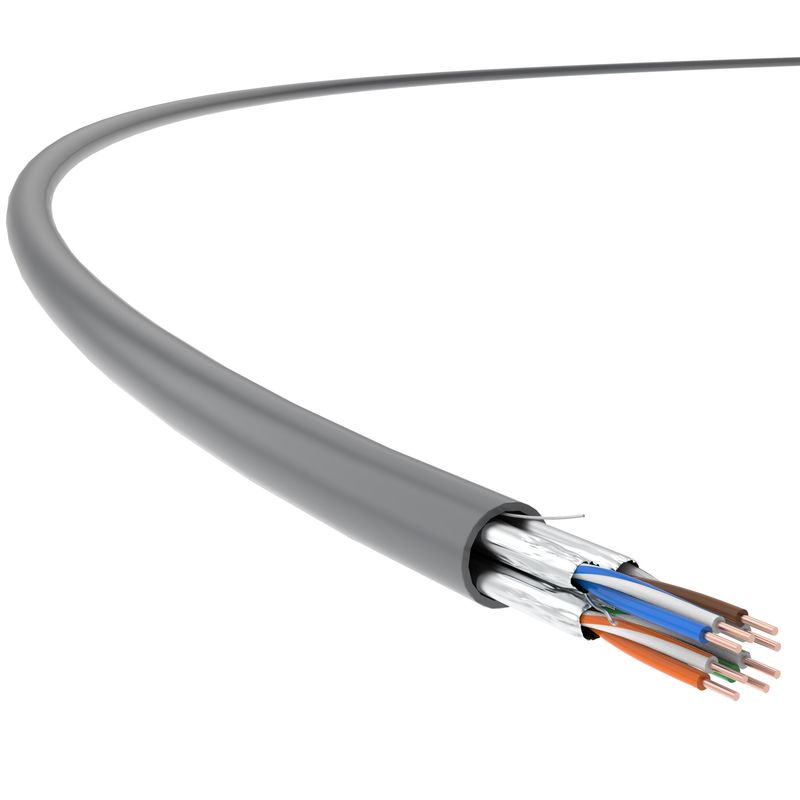

Ekranowany kabel wewnętrzny TC Cat 6, 23 AWG, 4-parowy, U/FTP wykorzystuje najlepszeosłona z folii aluminiowej dla każdej pary, zoptymalizowany pod kątem znacznej poprawy wskaźników technicznych, w tym tłumienia i NEXT, które przekraczają wszystkie parametry określone w normach GB/T 18015.5 (IEC 61156-5).
Standardy aplikacji
GB/T 18233 (ISO/IEC 11801);GB 50311
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.3 | 9.3 | 13.2 | 16,7 | 22.3 | 25.1 | 30,8 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 94.1 | 76.1 | 78,7 | 77,4 | 70.2 | 68 | 68,3 |
Moc NEXT i PS NEXT (dB) | 86,4 | 70,5 | 69,5 | 58 | 49,7 | 52,8 | 46,8 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 99,4 | 94,5 | 75,7 | 66,4 | 52,7 | 51,6 | 45,2 |
Moc ACR-F i PS ACR-F (dB) | 84,6 | 73,8 | 58.2 | 58,9 | 44 | 44 | 40 |
Strata odbiciowa (RL, dB) | 40,8 | 43,4 | 33,9 | 42,6 | 30 | 21.8 | 18.8 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,57 (AWG23)
|
Zewnętrzna średnica kabla (nominalna wartość) |
8,0 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
17 kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8 Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100 m (@1 kHz) |
Impedancja charakterystyczna 100 MHz |
100 Ω ± 15 Ω
|
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
32 mm
|
Minimalny promień gięcia (statyczny) |
64mm
|
Maksymalne napięcie instalacji |
100N
|
Palność (PVC) | |
Odporność na płomienie PVC | GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM | UL 1581/ UL 1666 |
