Kabel Cat 6A, kabel sieciowy CAT 6A, kabel Ethernet CAT6A, kabel taktyczny CAT6A
Może być stosowany w trudnych warunkach polowych lub w pomieszczeniach przemysłowych, w których wydajność kabla, taka jak ścieranie, korozja, odporność na olej/pogodę/ozon, siła ciągnąca, wysoka i niska temperatura, musi być dobra.
Seria TC FTP-51, ekranowany kabel taktyczny Cat 6A do zastosowań wewnętrznych/zewnętrznych częstotliwość testowa do 600 MHZ, wyższy niż inne kable Cat 6A o standardzie przemysłowym 500 MHz.
W międzyczasie wspiera Aplikacje 10G Base-T i Power Over Ethernet (POE/POE+).
cechy produktu

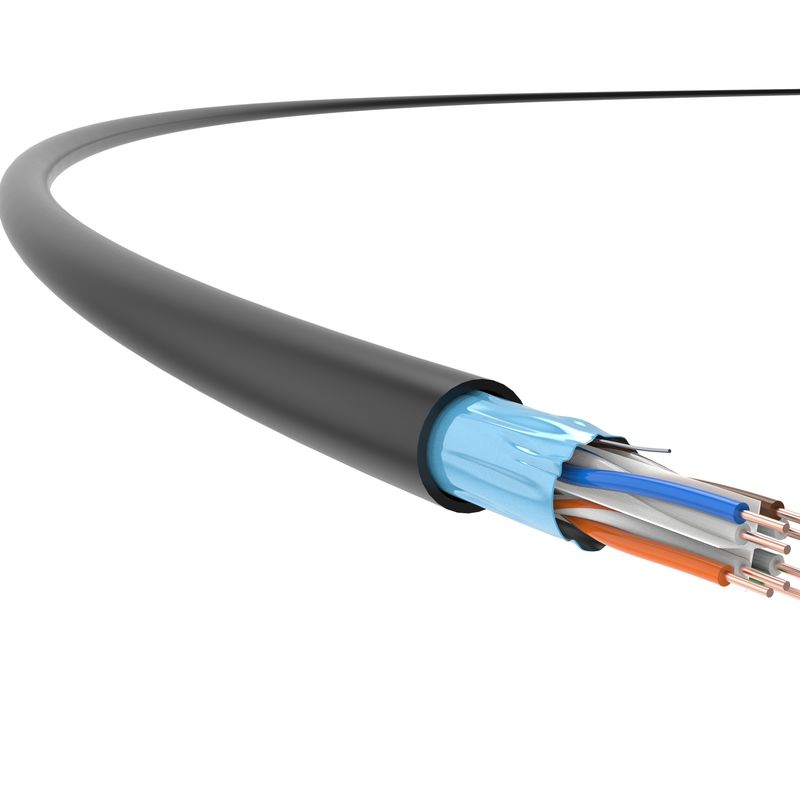

TC Cat 6A, 23 AWG, 4-parowy ekranowany kabel taktyczny przyjmuje krzyżowy splajn i ogólna osłona z folii aluminiowej,, zoptymalizowany w celu znacznego ulepszenia wskaźników technicznych, w tym Attenuation, NEXT i ANEXT.
Jest wyjątkowy Kurtka TPU zapewnia wysoce wydajną transmisję danych nawet w warunkach polowych, przemysłowych i innych trudnych warunkach.
Jego wydajność przekracza wszystkie parametry określone w normach GB/T 18015.5 (IEC 61156-5).Kabel jest szczególnie przydatny w niektórych trudnych warunkach elektromagnetycznych, w których wymagana jest szybka i stabilna transmisja kablowa.
Jednocześnie spełnia wymagania dotyczące strukturalnego okablowania strukturalnego w nowych budynkach.
Normy aplikacyjne
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | kat.6A | TC | |||||
Częstotliwość (MHz) | 4 | 31,25 | 62,5 | 100 | 300 | 500 | 600 |
Tłumienie IL (dB/100M) | 3,5 | 10.1 | 14,4 | 18,2 | 28 | 35,4 | 41,4 |
Tłumienie przesłuchów w pobliżu końca (NEXT, dB) | 100,1 | 88,7 | 83 | 80,1 | 70,4 | 59,6 | 58,6 |
NEXT Moc i PS NEXT (dB) | 90,4 | 87,1 | 80,4 | 78,6 | 68,9 | 57,8 | 56,2 |
Równopoziomowe tłumienie przesłuchów odległych (ACR-F, dB) | 95,8 | 91,5 | 87 | 84,1 | 76,4 | 71,6 | 72,6 |
Moc ACR-F i PS ACR-F (dB) | 91,4 | 88,1 | 85,4 | 86,3 | 76,9 | 69,1 | 67,9 |
Strata powrotna (RL, dB) | 40,9 | 41,3 | 37,9 | 35 | 30,7 | 22,7 | 19,7 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,57 (AWG23)
|
Średnica zewnętrzna kabla (nominalna wartość) |
8,0 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
21 kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100m (@1kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
Poprzeczna strata konwersji (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Opóźnienie pochylenia | 25ns/100m |
NVP |
69%
|
Zasilanie przez Ethernet (POE) | Ulepszone zasilanie przez Ethernet zgodnie z IEEE 802.3at |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
32mm
|
Minimalny promień gięcia (statyczny) |
64mm
|
Maksymalne napięcie instalacji |
150N
|
Pojemność anty-ekstruzyjna | 1000N/10cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0 ℃ ~ + 40 ℃ |
Zakres temperatur pracy | -20 ℃ ~ + 75 ℃ |
Palność (TPU) | |
Odporność na płomień TPU |
GB/T 18380.12 (IEC 60332-1-2)
|
