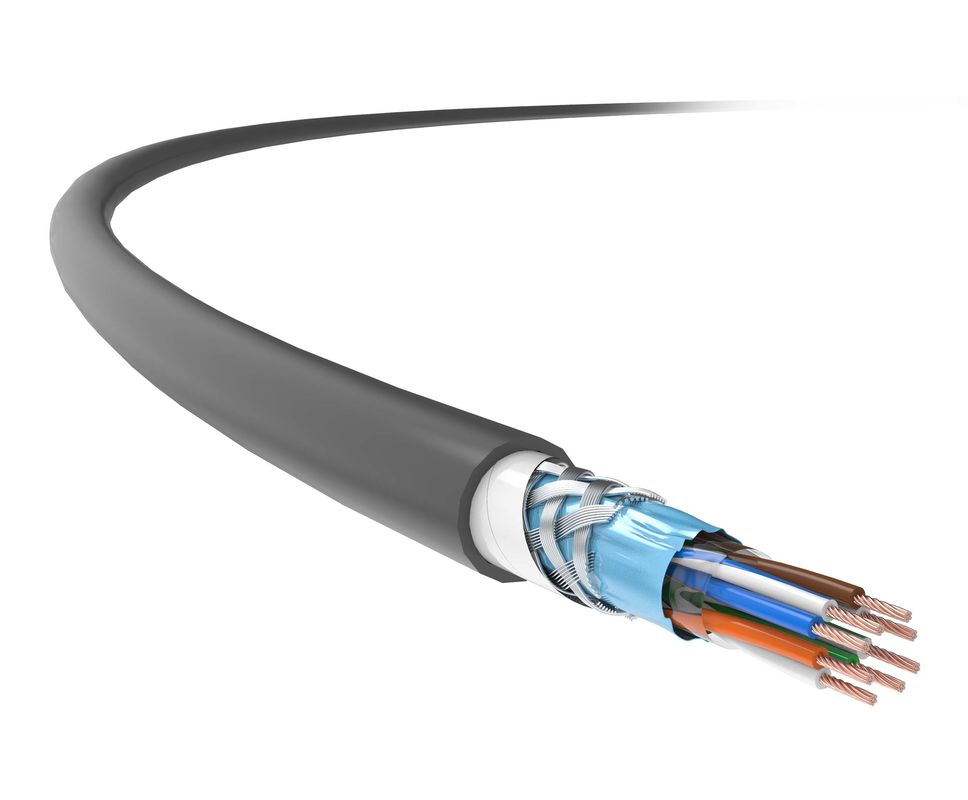

Kabel sieciowy SFTP CAT5E 22AWG Kurtka LSZH z gołą miedzią połączona krzyżowo
Kable miękkie kategorii 5E, kable SFTP kategorii 5E, kable sieciowe kategorii 5E, 22 aplikacje AWG
Połączony, nisko dym zero kabli halogenowych cieszy siędoskonała odporność na płomień, wraz z zaletamiwysoka zdolność do przeciążenia, duża odporność ampaku i izolacji, zaprojektowane do stosowania w wysokich budynkach, hotelach, centrach handlowych, stadionach sportowych, węzłach transportowych, miejscach rozrywki i innych zatłoczonych miejscach, w których narażenie na ogień może jedynie powodowaćwysoki opóźniacz płomienia, niski poziom dymu, zero halogenów, gazy nietoksyczne i nieżrące.
Jest to szczególnie odpowiednie dlapokładowy system PIS tranzytu kolejowegoktóre powinny mieć pierwszeństwo w odniesieniu do wykorzystania przewodów połączonych krzyżowo zgodnie z krajowymi względnymi normami.
Przewód TC o połączeniu krzyżowym, niskiej emisji dymu, halogenów, opóźniający płomień, zasłonięty jest w pełni zgodny z odpowiednimi normami krajowymi.
Cechy produktu
TC's Cat 5e, 22 AWG, podwójnie osłonięte, połączone, LSZH, opóźniające płomień, w pomieszczeniach wewnętrznychw technologii zwrotów par i grup, przyjmujewęzeł, z miedzianego sieci, o gęstości przekraczającej 80%, a takżecałkowita osłona z folii aluminium;Podczas gdy kabl 2-pary inwestuje wtechnologia gwiazdkowo-czterokątna, zWłókna miedziane o gęstości większej niż 85%.
Specjalna płaszcz przeciwzapalny LSZH z połączeniem krzyżowym ma zaletywysoka zdolność do przeciążenia, duża odporność na ampaku i izolację, długa żywotność, ochrona środowiska i bezpieczeństwo, co gwarantuje, że w wyniku narażenia na ogień może wytworzyć tylko LSZH, nie toksyczne i nieżrące gazy.
Tymczasem kabel wspieraPojemność przesyłana przez Ethernet (POE/POE+).
Standardy stosowania
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Szczegóły techniczne
| Wydajność przekładni |
Kategoria 5E |
TC |
| Częstotliwość (MHz) |
4 |
10 |
20 |
31.25 |
62.5 |
100 |
150 |
| IL Atenuacja (dB/100M) |
3.9 |
5.8 |
8.1 |
10.1 |
15.4 |
20 |
21.5 |
| Zmniejszenie prędkości przesłuchu krzyżowego w pobliżu końca (NEXT, dB) |
82.1 |
85 |
65 |
60 |
60 |
50 |
48 |
| Next Moc i PS Next (dB) |
80.3 |
82.4 |
62.9 |
58.3 |
57.9 |
49.3 |
46 |
| Zmniejszenie prędkości rozgłosu krzyżowego w odległych częściach o równym poziomie (ACR-F, dB) |
81.6 |
80.9 |
75.6 |
65.6 |
63.7 |
59 |
55.8 |
| ACR-F Moc i PS ACR-F (dB) |
79.8 |
78.1 |
72.6 |
66.7 |
58 |
53.6 |
50.9 |
| Strata zwrotu (RL, dB) |
31.2 |
32.9 |
38.8 |
33.7 |
23.8 |
26.2 |
24.9 |
Uwaga: Wartości odzwierciedlone w powyższej tabeli są zazwyczaj mierzone zgodnie z IEC 61156-9.
| Specyfikacje fizyczne |
| Wielkość przewodnika (wartość nominalna) |
4 × 2 × (19 × 0,16 mm) (AWG22)
|
Średnica zewnętrzna kabla (nazwa)
wartość) |
|
Waga (305m, z opakowaniem,
wartość nominalna) |
22 kg
|
| Właściwości elektryczne |
| Opór prądu stałego (20°C) |
145Ω/km
|
| Pojemność Ziemi |
️ 5,6 nF/100m (@ 1kHz) |
| Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
| Strata poprzeczna konwersji (TCL) |
≥ 55dB ((30-100MHz)
|
| Odpowiedź: |
45 ns/100 m |
| NVP |
65%
|
| Pojemność przez Ethernet (POE) |
Zwiększone zasilanie przez Ethernet w ramach IEEE 802.3at |
| Właściwości mechaniczne |
| Minimalny promień zakrętu (dynamiczny) |
28 mm
|
| Minimalny promień zakrętu (statyczny) |
|
| Maksymalne napięcie instalacji |
100N
|
| Zdolność antyekstruzyjna |
1000N/10cm |
| Zdolność przeciwderująca wstrząsom |
≥ 10 razy |
| Zakres temperatury instalacji |
-0°C ~+40°C |
| Zakres temperatury roboczej |
-40°C ~ +80°C |
| Pożarność (LSZH) |
| Odporność na płomień (z pojedynczego drutu) |
GB/T 18380.12 (IEC 60332-1-2) |
|
Odporność na płomień (przewodów wiązanych)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| Gęstość dymu |
GB/T 17651 (IEC 61034-1/-2) |
| Niebezpieczny gaz halogenny |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
