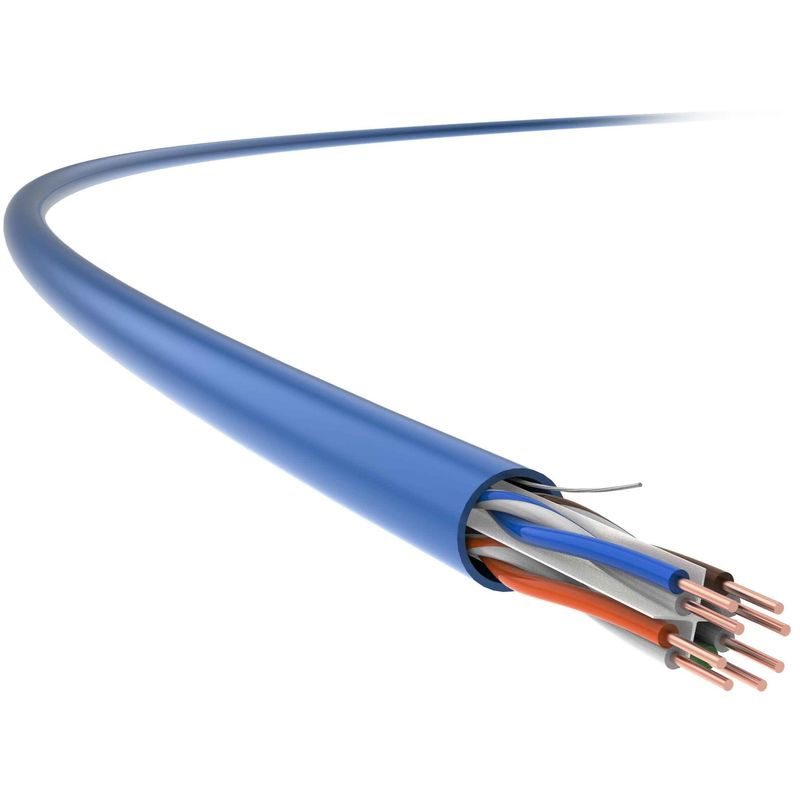

Kabel UTP Cat 5e, kabel sieciowy Cat 5e, kabel Ethernet Cat 5e Zastosowanie
Może być stosowany w okablowaniu poziomym, jako część systemu okablowania telekomunikacyjnego, który rozciąga się od wylotu telekomunikacyjnego obszaru roboczego do paneli krosowych w pomieszczeniu rozdzielczym, oraz w okablowaniu mieszkalnym, które rozciąga się od wylotu telekomunikacyjnego użytkownika do paneli krosowych.
Seria TC UTP-11/21, wewnętrzny nieekranowany system okablowania Cat 5e ma częstotliwość testowa do 150 MHZ, wyższy niż inne kable Cat 5e o standardzie przemysłowym 100 MHz.
W międzyczasie wspiera najnowsze aplikacje 2.5G Base-T i Power Over Ethernet (POE/POE+).
cechy produktu
4-parowy, nieekranowany kabel wewnętrzny kat. 5e, 24 AWG firmy TC jest zoptymalizowany pod kątem znacznego ulepszenia wskaźników technicznych, w tym tłumienia i NEXT, które przekraczają parametry określone w normach GB/T 18015.5 (IEC 61156-5) i zapewniają wysoką prędkość i stabilna transmisja kablowa.
Jednocześnie spełnia wymagania dotyczące projektów renowacyjnych i okablowania strukturalnego w nowych budynkach.
Normy aplikacyjne
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | kat.5E | TC | |||||
Częstotliwość (MHz) | 4 | 10 | 31,25 | 62,5 | 75 | 100 | 150 |
Tłumienie IL (dB/100M) | 3,8 | 6,1 | 11 | 15,8 | 17,9 | 20 | 23,6 |
Tłumienie przesłuchów w pobliżu końca (NEXT, dB) | 80 | 77 | 61,1 | 58,2 | 62 | 66,3 | 47,7 |
NEXT Moc i PS NEXT (dB) | 68,8 | 60,3 | 52,9 | 50,5 | 46,9 | 41,9 | 40,1 |
Równopoziomowe tłumienie przesłuchów odległych (ACR-F, dB) | 82,2 | 72,7 | 76,3 | 75,7 | 69,6 | 71,3 | 68,7 |
Moc ACR-F i PS ACR-F (dB) | 68,7 | 64,2 | 69,5 | 69,2 | 66,5 | 61 | 56,3 |
Strata powrotna (RL, dB) | 46 | 66,6 | 37,5 | 41,5 | 36,9 | 32,2 | 28,9 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,51 (AWG24)
|
Średnica zewnętrzna kabla (nominalna wartość) |
5,3 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
10kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
95Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100m (@1kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
Poprzeczna strata konwersji (TCL) |
≥ 55dB (30-100MHz)
|
Opóźnienie pochylenia | 25ns/100m |
NVP |
69%
|
Zasilanie przez Ethernet (POE) | Ulepszone zasilanie przez Ethernet zgodnie z IEEE 802.3at |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
20mm
|
Minimalny promień gięcia (statyczny) |
40mm
|
Maksymalne napięcie instalacji |
100N
|
Pojemność anty-ekstruzyjna | 1000N/10cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0 ℃ ~ + 40 ℃ |
Zakres temperatur pracy |
-20 ℃ ~ + 75 ℃
|
Palność (PCW) | |
Odporność na płomień PVC | GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM/CMR | UL 1581 |
Palność (LSZH) | |
Odporność na płomień (pojedynczy drut) | GB/T 18380.12 (IEC 60332-1-2) |
Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
Niebezpieczny gaz halogenowy | GB/T 17650.1/.2 (IEC 60754-1/-2) |
