Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TC
Orzecznictwo: UL, RoSH, REACH, CE
Numer modelu: S/FTP-11-7A-4P-V1
Warunki płatności i wysyłki
Minimalne zamówienie: 50 pudełek
Cena: negotiable
Szczegóły pakowania: Pakowanie zdatne do żeglugi
Zasady płatności: Western Union, T / T, L / C, MoneyGram
Rodzaj: |
Kategoria 7a S/FTP |
Materiał przewodzący: |
99,99% pne |
Średnica zewnętrzna przewodu: |
23 AWG |
Długość: |
305 m/karton |
Osłona warkocza: |
miedź cynowana |
Izolacja: |
HDPE |
Odporność na płomienie PVC: |
GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM/CMR: |
UL 1581/ UL 1666 |
Rodzaj: |
Kategoria 7a S/FTP |
Materiał przewodzący: |
99,99% pne |
Średnica zewnętrzna przewodu: |
23 AWG |
Długość: |
305 m/karton |
Osłona warkocza: |
miedź cynowana |
Izolacja: |
HDPE |
Odporność na płomienie PVC: |
GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM/CMR: |
UL 1581/ UL 1666 |

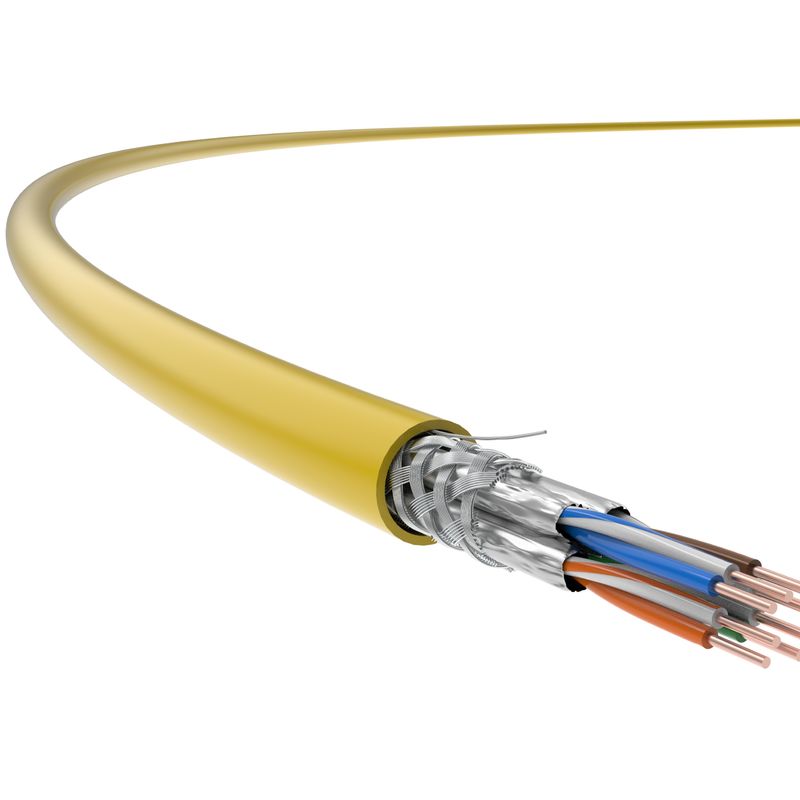

Kabel CAT 7A, kabel sieciowy CAT 7A, kabel Ethernet CAT 7A
Kategoria 7A, kabel sieciowy podwójnie osłonięty (S/FTP) z4 pary, obsługuje przepustowość 1000 MHz, 25G Base-T na odległości większej niż 30 m (w tym czasie) i 10G Base-T na odległości 100 m, szczególnie przydatne do łączenia serwerów, przełączników, panelów patch i innych urządzeń w centrum danych, a także systemów kablowych o dużej przepustowości w inteligentnych budynkach.
Zapewnia wysoce poufne przesyłanie w aplikacjach sieci dużych prędkości, pomaga zjednoczyć platformę okablowania obecnych aplikacji sieciowych, a także obsługuje przyszłe nowe aplikacje, a takżeAplikacje Power Over Ethernet (POE/POE+), dzięki czemu wszystkie rodzaje informacji od poczty elektronicznej po multimedialne filmy mogą być przesyłane w tym samym zestawie szybkich systemów.
Cechy produktu
Kategoria 7A, 8-rodzeniowy kabel S/FTP zabezpieczony, zastosowaniaosłona pary i ogólna struktura osłony, zo szerokości nieprzekraczającej 10 mm,dla każdej pary io pojemności nieprzekraczającej 10 W.
Optymalizuje to wydajność Near End Crosstalk/Far End Crosstalk (NEXT/FEXT) i Alien Near End Crosstalk (ANEXT), co powoduje maksymalneczęstotliwość transmisji 1000MHz.
Katalog 7A kabli wewnętrznych TC jest odpowiedni i przekracza międzynarodowe standardy, nadaje się do zastosowań sieci dużych prędkości.
Standardy stosowania
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Szczegóły techniczne
| Wydajność przekładni | CATV | Kategoria 7A | TC | ||||
| Częstotliwość (MHz) | 4 | 100 | 250 | 600 | 862 | 1000 | 1200 |
| IL Atenuacja (dB/100M) | 3.7 | 10.2 | 14.5 | 30.6 | 47.1 | 57.2 | 61.2 |
| Zmniejszenie prędkości przesłuchu krzyżowego w pobliżu końca (NEXT, dB) | 95 | 125.2 | 110.7 | 108.4 | 101.3 | 122.9 | 105.1 |
| Next Moc i PS Next (dB) | 75 | 75 | 75 | 65.2 | 60.7 | 57.4 | 52.2 |
| Zmniejszenie prędkości rozgłosu krzyżowego w odległych częściach o równym poziomie (ACR-F, dB) | 78 | 65.4 | 59.4 | 45.8 | 39.7 | 35.3 | 30.2 |
| ACR-F Moc i PS ACR-F (dB) | 75 | 62.4 | 56.4 | 42.8 | 36.7 | 32.3 | 29.3 |
| Strata zwrotu (RL, dB) | 23 | 23.6 | 21.5 | 17.3 | 17.3 | 15.1 | 12.2 |
Uwaga: Wartości odzwierciedlone w powyższej tabeli są zazwyczaj mierzone zgodnie z IEC 61156-9.
| Specyfikacje fizyczne | |
| Wielkość przewodnika (wartość nominalna) | 4 × 2 × 0,60 (AWG23) |
| Średnica zewnętrzna kabla (nazwa) wartość) |
70,8 mm |
| Waga (305m, z opakowaniem, wartość nominalna) |
190,2 kg |
| Właściwości elektryczne | |
| Opór prądu stałego (20°C) |
930,8Ω/km
|
| Pojemność Ziemi | ️ 5,6 nF/100m (@ 1kHz) |
| Impedancja charakterystyczna 100 MHz |
100Ω±35Ω
|
| Strata poprzeczna konwersji (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Odpowiedź: | 25 ns/100 m |
| NVP |
74%
|
| Pojemność przez Ethernet (POE) | Zwiększone zasilanie przez Ethernet w ramach IEEE 802.3at |
| Właściwości mechaniczne | |
| Minimalny promień zakrętu (dynamiczny) |
31 mm
|
| Minimalny promień zakrętu (statyczny) |
62 mm
|
| Maksymalne napięcie instalacji | 100N |
| Zdolność antyekstruzyjna | 1000N/10cm |
| Zdolność przeciwderująca wstrząsom | ≥ 10 razy |
| Zakres temperatury instalacji | -0°C ~+40°C |
| Zakres temperatury roboczej | -20°C ~+75°C |
| Pożarność (PVC) | |
| PVC odporny na płomień |
GB/T 18380.12 (IEC 60332-1-2)
|
| Poziom ognia CM |
UL 1581/ UL 1666
|
| Pożarność (LSZH) | |
| Odporność na płomień (z pojedynczego drutu) | GB/T 18380.12 (IEC 60332-1-2) |
| Odporność na płomień (przewodów wiązanych) | GB/T 18380.35 (IEC 60332-3-24) |
| Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
| Niebezpieczny gaz halogenny | GB/T 17650.1/.2 (IEC 60754-1/-2) |
