Masowy kabel sieciowy CAT7
, masowy kabel sieciowy SFTP
, kabel krosowy SFTP CAT7 rj45

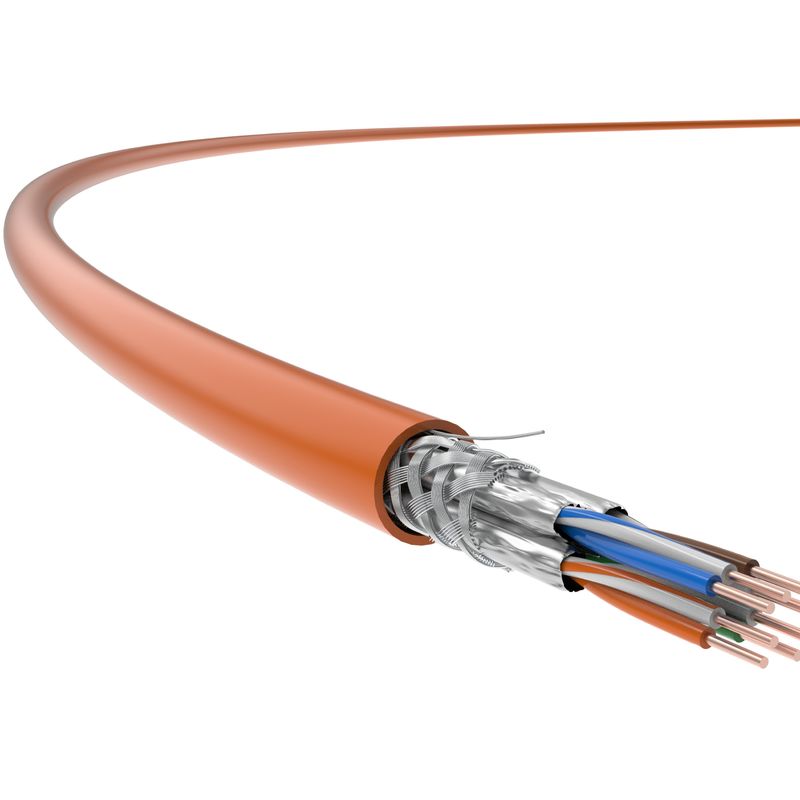

Masowy kabel Ethernet CAT7 SFTP 23AWG Solid BC PVC Jacket Kabel LAN
Kabel kategorii 7, kabel sieciowy kategorii 7, kabel Ethernet kategorii 7, SFTP, aplikacja kabli SFTP kategorii 7
Kategoria 7, kabel sieciowy podwójnie osłonięty (S/FTP) z4 pary, obsługuje szerokość pasma 600MHz i 10G Base-T na 100 m, szczególnie przydatne do łączenia serwerów, przełączników, panelów patch i innych urządzeń w centrum danych, a także wysokiej przepustowości układu kablowego.
W porównaniu z kablem kategorii 6 i 7, kabel osłoniętywiększa przepustowość ze względu na konstrukcję osłony S/FPi zapewnia wyższą wydajność NEXT i ANEXT niż standardowy nieofiarowany Cat6a.Pojemność przesyłana przez Ethernet (POE/POE+).
Cechy produktu
Kategoria 7, 8-rodzeniowy kabel osłonięty, zastosowaniaosłona pary i ogólna struktura osłony, zoddzielną osłonę z folii aluminiowej dla każdej pary i całkowitą osłonę z miedzianą siatką z puszek.
Optymalizuje to wydajność Near End Crosstalk/Far End Crosstalk (NEXT/FEXT) i Alien Near End Crosstalk (ANEXT), co daje maksymalną częstotliwość transmisji 600 MHz.
TC's Cat 7 zasłonięty kabl wewnętrzny pasuje i przekracza międzynarodowe standardy.
Zapewniabardzo poufne przekazywaniew aplikacjach sieci dużych prędkości, pomaga zjednoczyć platformę kablowania obecnych aplikacji sieciowych, wspiera również przyszłe nowe aplikacje, a także aplikacje POE/POE,Tak więc wszystkie rodzaje informacji od poczty elektronicznej do multimedialnego wideo mogą być przesyłane w tym samym zestawie szybkich systemów.
Standardy stosowania
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Szczegóły techniczne
| Wydajność przekładni |
Kategoria 6A |
Kotka.7 |
TC |
| Częstotliwość (MHz) |
4 |
10 |
100 |
250 |
500 |
600 |
800 |
| IL Atenuacja (dB/100M) |
3.6 |
5.6 |
17.9 |
28 |
41 |
46 |
52 |
| Zmniejszenie prędkości przesłuchu krzyżowego w pobliżu końca (NEXT, dB) |
100 |
100 |
100 |
100 |
92 |
90 |
84 |
| Next Moc i PS Next (dB) |
97 |
97 |
97 |
97 |
89 |
87 |
81 |
| Zmniejszenie prędkości rozgłosu krzyżowego w odległych częściach o równym poziomie (ACR-F, dB) |
98 |
98 |
78 |
69 |
56 |
45 |
39 |
| ACR-F Moc i PS ACR-F (dB) |
95 |
95 |
75 |
66 |
53 |
42 |
36 |
| Strata zwrotu (RL, dB) |
30 |
33 |
33 |
28 |
26 |
25 |
23 |
Uwaga: Wartości odzwierciedlone w powyższej tabeli są zazwyczaj mierzone zgodnie z IEC 61156-9.
| Specyfikacje fizyczne |
| Wielkość przewodnika (wartość nominalna) |
4 × 2 × 0,57 (AWG23)
|
Średnica zewnętrzna kabla (nazwa)
wartość) |
7.5 mm
|
Waga (305m, z opakowaniem,
wartość nominalna) |
21 kg
|
| Właściwości elektryczne |
| Opór prądu stałego (20°C) |
930,8Ω/km
|
| Pojemność Ziemi |
️ 5,6 nF/100m (@ 1kHz) |
| Impedancja charakterystyczna 100 MHz |
100Ω±25Ω
|
| Strata poprzeczna konwersji (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Odpowiedź: |
25 ns/100 m |
| NVP |
74%
|
| Pojemność przez Ethernet (POE) |
Zwiększone zasilanie przez Ethernet w ramach IEEE 802.3at |
| Właściwości mechaniczne |
| Minimalny promień zakrętu (dynamiczny) |
30 mm
|
| Minimalny promień zakrętu (statyczny) |
|
| Maksymalne napięcie instalacji |
100N |
| Zdolność antyekstruzyjna |
1000N/10cm |
| Zdolność przeciwderująca wstrząsom |
≥ 10 razy |
| Zakres temperatury instalacji |
-0°C ~+40°C |
| Zakres temperatury roboczej |
-20°C ~+75°C |
| Pożarność (PVC) |
| PVC odporny na płomień |
GB/T 18380.12 (IEC 60332-1-2)
|
| Poziom ognia CM |
UL 1581/ UL 1666
|
| Pożarność (LSZH) |
| Odporność na płomień (z pojedynczego drutu) |
GB/T 18380.12 (IEC 60332-1-2) |
| Odporność na płomień (przewodów wiązanych) |
GB/T 18380.35 (IEC 60332-3-24) |
| Gęstość dymu |
GB/T 17651 (IEC 61034-1/-2) |
| Niebezpieczny gaz halogenny |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
