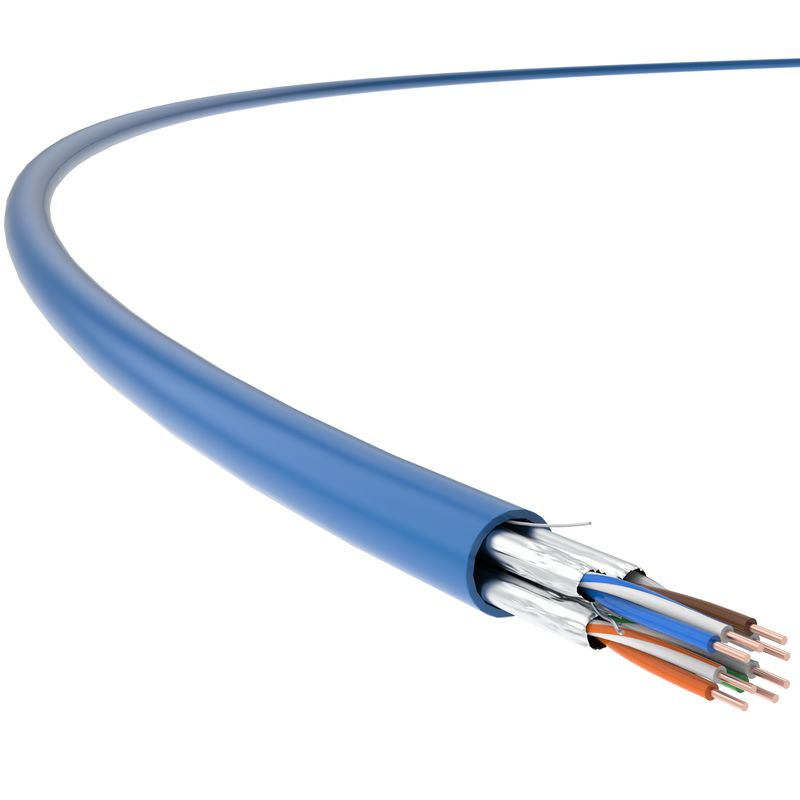

Kabel Cat 6A, kabel sieciowy Cat 6A, kabel Ethernet Cat 6A, kabel FTP Cat 6A
Może być stosowany w okablowaniu poziomym, jako część systemu okablowania telekomunikacyjnego, który rozciąga się od wylotu telekomunikacyjnego obszaru roboczego do paneli krosowych w pomieszczeniu rozdzielczym, oraz w okablowaniu mieszkalnym, które rozciąga się od wylotu telekomunikacyjnego użytkownika do paneli krosowych.
Seria TC U/FTP-11, wewnętrzny ekranowany system okablowania Cat 6A, ma częstotliwość testowa do 600 MHZ, wyższy niż inne kable Cat 6A z standard branżowy 500 MHz, szczególnie przydatne do łączenia serwerów, przełączników, paneli krosowniczych i innych urządzeń w centrum danych, a także systemu okablowania strukturalnego o dużej przepustowości.
W międzyczasie wspiera Zasilanie przez Ethernet (POE/POE+).
cechy produktu
Ekranowany kabel wewnętrzny TC Cat 6, 23 AWG, U/FTP przyjmuje doskonały osłona z folii aluminiowej dla każdej pary;, zoptymalizowany w celu znacznego ulepszenia wskaźników technicznych, w tym Attenuation, NEXT i ANEXT, które przekraczają parametry określone w normach GB/T 18015.5 (IEC 61156-5).
Jest to szczególnie przydatne w niektórych trudnych warunkach elektromagnetycznych gdzie wymagana jest szybka i stabilna transmisja kablowa.
Jednocześnie spełnia wymagania wysokiej transmisji w centrach danych i okablowania strukturalnego w nowych budynkach.
Normy aplikacyjne
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | kat.6A | TC | |||||
Częstotliwość (MHz) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
Tłumienie IL (dB/100M) | 3,5 | 3,8 | 8.4 | 11.2 | 17,8 | 19,4 | 23,1 |
Tłumienie przesłuchów w pobliżu końca (NEXT, dB) | 101,1 | 104,7 | 105,3 | 103,2 | 110,4 | 95,6 | 96,6 |
NEXT Moc i PS NEXT (dB) | 98,2 | 99,3 | 100,3 | 99,1 | 102,8 | 93,2 | 92,6 |
Równopoziomowe tłumienie przesłuchów odległych (ACR-F, dB) | 95,8 | 91,5 | 87 | 84,1 | 76,4 | 71,6 | 72,6 |
Moc ACR-F i PS ACR-F (dB) | 91,4 | 88,1 | 85,4 | 86,3 | 76,9 | 69,1 | 67,9 |
Strata powrotna (RL, dB) | 40,9 | 41,3 | 37,9 | 35 | 30,7 | 22,7 | 19,7 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,57 (AWG23)
|
Średnica zewnętrzna kabla (nominalna wartość) |
7,5 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
21 kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100m (@1kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
Poprzeczna strata konwersji (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Opóźnienie pochylenia | 25ns/100m |
NVP |
69%
|
Zasilanie przez Ethernet (POE) | Ulepszone zasilanie przez Ethernet zgodnie z IEEE 802.3at |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
30mm
|
Minimalny promień gięcia (statyczny) |
60mm
|
Maksymalne napięcie instalacji | 100N |
Pojemność anty-ekstruzyjna | 1000N/10cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0 ℃ ~ + 40 ℃ |
Zakres temperatur pracy | -20 ℃ ~ + 75 ℃ |
Palność (PCW) | |
Odporność na płomień PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
Klasa ogniowa CM |
UL1581/UL1666
|
Palność (LSZH) | |
Odporność na płomień (pojedynczy drut) | GB/T 18380.12 (IEC 60332-1-2) |
Odporność na płomień (z wiązek przewodów) | GB/T 18380.35 (IEC 60332-3-24) |
Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
Niebezpieczny gaz halogenowy | GB/T 17650.1/.2 (IEC 60754-1/-2) |
