Kabel Cat 6A, kabel sieciowy CAT6A, kabel FTP CAT6A, kabel Ethernet CAT 6A
Seria TC FTP-11, kryty system okablowania ekranowanego Cat 6A maczęstotliwość testowa do 600 MHZ, wyższy niż inne kable Cat 6A ze standardem branżowym 500 MHz.
Tymczasem wspieraAplikacje 10G Base-T i Power Over Ethernet (POE/POE+).
cechy produktu

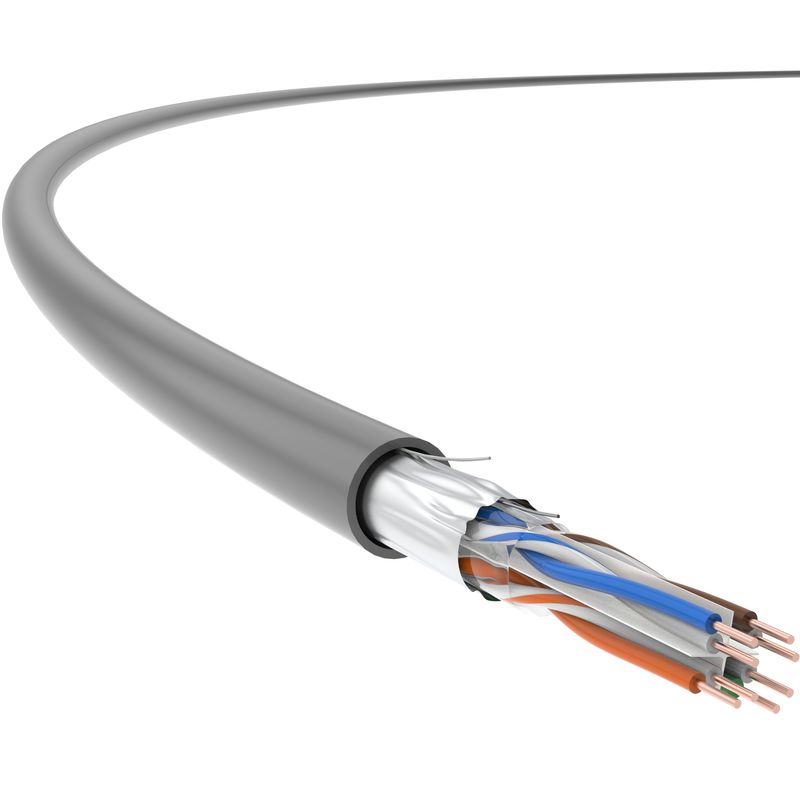

TC Cat 6A, 23 AWG, 4-parowy, ekranowany kabel U/FTP do zastosowań wewnętrznychwypust krzyżowy i ogólna osłona z folii aluminiowej, zoptymalizowany w celu znacznej poprawy wskaźników technicznych, w tym tłumienia, NEXT i ANEXT, które przekraczają parametry określone w normach GB/T 18015.5 (IEC 61156-5).
Jest to szczególnie przydatne w niektórychtrudnych warunkach elektromagnetycznychgdzie wymagana jest szybka i stabilna transmisja przewodowa.
Standardy aplikacji
GB/T 18233 (ISO/IEC 11801);GB 50311
Szczegóły techniczne
Wydajność transmisji | Kat.6A | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 300 | 500 | 600 |
Tłumienie IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35,4 | 41,4 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 100,1 | 88,7 | 83 | 80.1 | 70,4 | 59,6 | 58,6 |
Moc NEXT i PS NEXT (dB) | 90,4 | 87.1 | 80,4 | 78,6 | 68,9 | 57,8 | 56,2 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76,4 | 71,6 | 72,6 |
Moc ACR-F i PS ACR-F (dB) | 91,4 | 88.1 | 85,4 | 86,3 | 76,9 | 69.1 | 67,9 |
Strata odbiciowa (RL, dB) | 40,9 | 41,3 | 37,9 | 35 | 30,7 | 22.7 | 19.7 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,57 (AWG23)
|
Zewnętrzna średnica kabla (nominalna wartość) |
7,3 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
18 kg
|
Właściwości elektryczne | |
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Pochylenie opóźnienia | 25ns/100m |
NVP |
69%
|
Power over Ethernet (POE) | Ulepszona technologia Power Over Ethernet w standardzie IEEE 802.3at |
Właściwości mechaniczne | |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0℃ ~+40℃ |
Zakres temperatur pracy | -20℃ ~+75℃ |
Palność (PVC) | |
Odporność na płomienie PVC | GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM | UL 1581/ UL 1666 |
