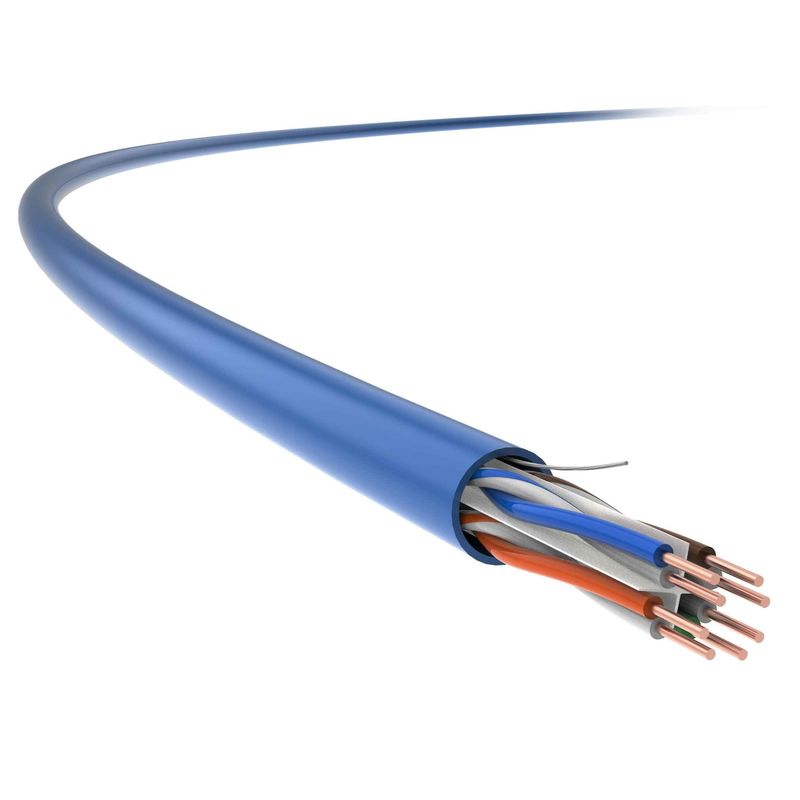

Kabel Cat 6, Kabel Cat 6 do zastosowań wewnętrznych, Kabel sieciowy Cat 6, Kabel Ethernet Cat 6, Kabel UTP Cat 6 Zastosowanie
Może być stosowany w okablowaniu poziomym, jako część systemu okablowania telekomunikacyjnego, która rozciąga się od gniazda telekomunikacyjnego obszaru roboczego do paneli krosowych w pomieszczeniu rozdzielczym, oraz w okablowaniu mieszkalnym, który rozciąga się od gniazda telekomunikacyjnego użytkownika do paneli krosowych.
cechy produktu
Przyjmuje się nieekranowany kabel wewnętrzny TC Cat 6, 23 AWGdoskonały splajn typu krzyżowego, zoptymalizowane pod kątem znacznej poprawy wskaźników technicznych, w tym tłumienia i NEXT, które przekraczają parametry określone w normach GB/T 18015.5 (IEC 61156-5) i zapewniają szybką i stabilną transmisję kablową.
Jednocześnie spełnia wymagania wysokiej transmisji w data center oraz okablowania strukturalnego w nowych budynkach.
Standardy aplikacji
TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.2 | 10,5 | 14.7 | 20,5 | 28,5 | 32,9 | 41 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 86,7 | 70 | 67,3 | 67,7 | 55,9 | 59,8 | 55,2 |
Moc NEXT i PS NEXT (dB) | 78 | 63,3 | 57,4 | 61,2 | 54,3 | 51,9 | 46,9 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 62,9 | 60 |
Moc ACR-F i PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 62,3 | 58,9 |
Strata odbiciowa (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 26.3 | 22,5 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,55 (AWG23)
|
Zewnętrzna średnica kabla (nominalna wartość) |
6,0 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
13 kg
|
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8 Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100 m (@1 kHz) |
Impedancja charakterystyczna 100 MHz |
100 Ω ± 15 Ω
|
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
24 mm
|
Minimalny promień gięcia (statyczny) |
48mm
|
Maksymalne napięcie instalacji |
100N
|
Zdolność zapobiegająca wytłaczaniu | 1000 N/10 cm |
Palność (PVC) | |
Odporność na płomienie PVC | GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM | UL 1581 |
