Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: TC
Orzecznictwo: UL, RoSH, REACH, CE
Numer modelu: UTP-15-5E-4P-AF
Warunki płatności i wysyłki
Minimalne zamówienie: 50 pudełek
Cena: negotiable
Szczegóły pakowania: Pakowanie zdatne do żeglugi
Zasady płatności: Western Union, T / T, L / C, MoneyGram
Rodzaj: |
Kabel U/UTP kategorii 5e |
Materiał kurtki: |
PVC |
Izolacja: |
HDPE |
Materiał przewodzący: |
99,99% pne |
Średnica zewnętrzna przewodu: |
24 AWG |
Rozpruwacz: |
- Tak, proszę. |
Drut spustowy: |
- Nie, nie. |
Normy: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;< |
Rodzaj: |
Kabel U/UTP kategorii 5e |
Materiał kurtki: |
PVC |
Izolacja: |
HDPE |
Materiał przewodzący: |
99,99% pne |
Średnica zewnętrzna przewodu: |
24 AWG |
Rozpruwacz: |
- Tak, proszę. |
Drut spustowy: |
- Nie, nie. |
Normy: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;< |

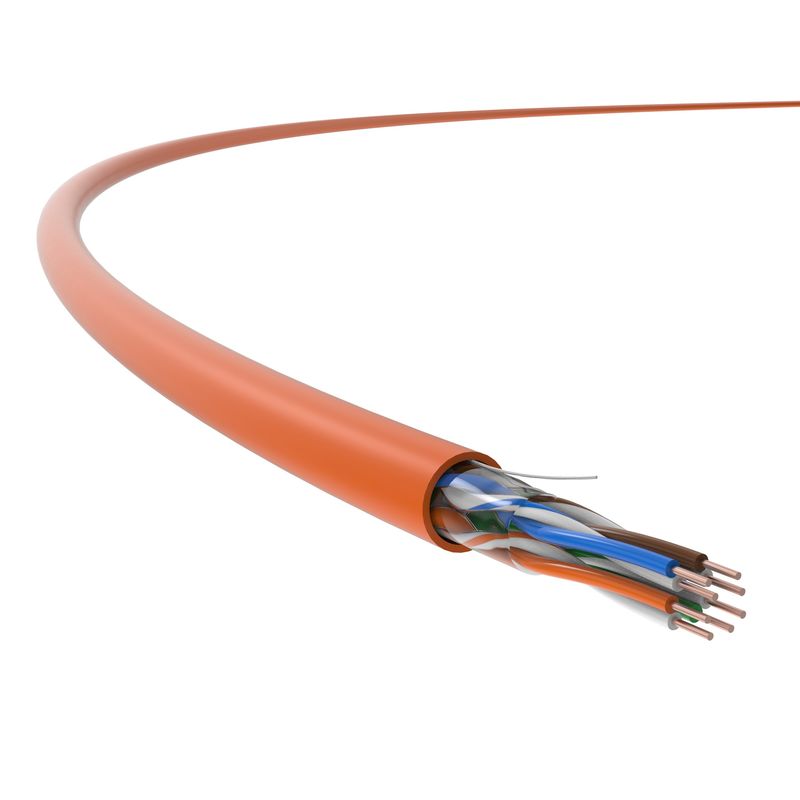

UTP Kabel kategorii 5e, Kabel sieciowy kategorii 5e, Kabel Ethernet kategorii 5e
Można go stosować w okablowaniu poziomym, jako część systemu bezpieczeństwa cyfrowego budynku, która rozciąga się od obszaru pracy (kamery itp.).) łącza telekomunikacyjne do płytek w pomieszczeniu dystrybucyjnym.
Jako kluczowa część systemu bezpieczeństwa cyfrowego, okablowanie poziome wymaga większej niezawodności i kompatybilności.
TC serii UTP-15, bezpieczeństwo w pomieszczeniachczęstotliwość badania do 100 MHz.
W międzyczasie wspiera100 zastosowań Base-T/1G Base-T i POE/POE+ dalekiego zasięgu.
Cechy produktu
TC 24 AWG, 4-par, bez osłony kabli bezpieczeństwa w pomieszczeniacho mniejszej średnicy, zoptymalizowany w celu znacznego zwiększenia wskaźników technicznych, w tym Atenuacji i Następny.oraz "Standardy kabli bezpieczeństwa" (tymczasowo nazywane, wciąż w trakcie tworzenia) przez Ministerstwo Bezpieczeństwa Publicznego.
Kabel zapewnia szybką i stabilną transmisję kablową, wykorzystywany głównie do nadzoru wideo, kontroli dostępu, interfonu w budynku w systemie bezpieczeństwa budynku.
Standardy stosowania
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Szczegóły techniczne
| Wydajność przekładni | Kategoria 5E | TC | |||||
| Częstotliwość (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL Atenuacja (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| Zmniejszenie prędkości przesłuchu krzyżowego w pobliżu końca (NEXT, dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| Next Moc i PS Next (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| Zmniejszenie prędkości rozgłosu krzyżowego w odległych częściach o równym poziomie (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F Moc i PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| Strata zwrotu (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
Uwaga: Wartości odzwierciedlone w powyższej tabeli są zazwyczaj mierzone zgodnie z IEC 61156-9.
| Specyfikacje fizyczne | |
| Wielkość przewodnika (wartość nominalna) |
4 × 2 × 0,48 (AWG24)
|
| Średnica zewnętrzna kabla (nazwa) wartość) |
50,0 mm
|
| Waga (305m, z opakowaniem, wartość nominalna) |
9 kg
|
| Właściwości elektryczne | |
| Opór prądu stałego (20°C) |
100Ω/km
|
| Pojemność Ziemi | ️ 5,6 nF/100m (@ 1kHz) |
| Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
| Strata poprzeczna konwersji (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| Odpowiedź: |
Brak wymagania
|
| NVP |
69%
|
| Pojemność przez Ethernet (POE) | Zwiększone zasilanie przez Ethernet w ramach IEEE 802.3at |
| Właściwości mechaniczne | |
| Minimalny promień zakrętu (dynamiczny) |
20 mm
|
| Minimalny promień zakrętu (statyczny) |
40 mm
|
| Maksymalne napięcie instalacji |
100N
|
| Zdolność antyekstruzyjna | 1000N/10cm |
| Zdolność przeciwderująca wstrząsom | ≥ 10 razy |
| Zakres temperatury instalacji | -0°C ~+40°C |
| Zakres temperatury roboczej |
-20°C ~+75°C
|
| Pożarność (PVC) | |
| PVC odporny na płomień | GB/T 18380.12 (IEC 60332-1-2) |
| Poziom ognia CM/CMR | UL 1581 |
| Pożarność (LSZH) | |
| Odporność na płomień (z pojedynczego drutu) | GB/T 18380.12 (IEC 60332-1-2) |
| Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
| Niebezpieczny gaz halogenny | GB/T 17650.1/.2 (IEC 60754-1/-2) |
