Kabel światłowodowy wypełniony galaretką, kabel optyczny wypełniony żelem, ognioodporny kabel światłowodowy, zastosowanie kabla światłowodowego SM / MM
Kabel światłowodowy ognioodporny przeznaczony jest do stosowania w okablowaniu strukturalnym wewnętrznym oraz połączeniach pomiędzy zewnętrznymi i wewnętrznymi urządzeniami dystrybucyjnymi światłowodów.

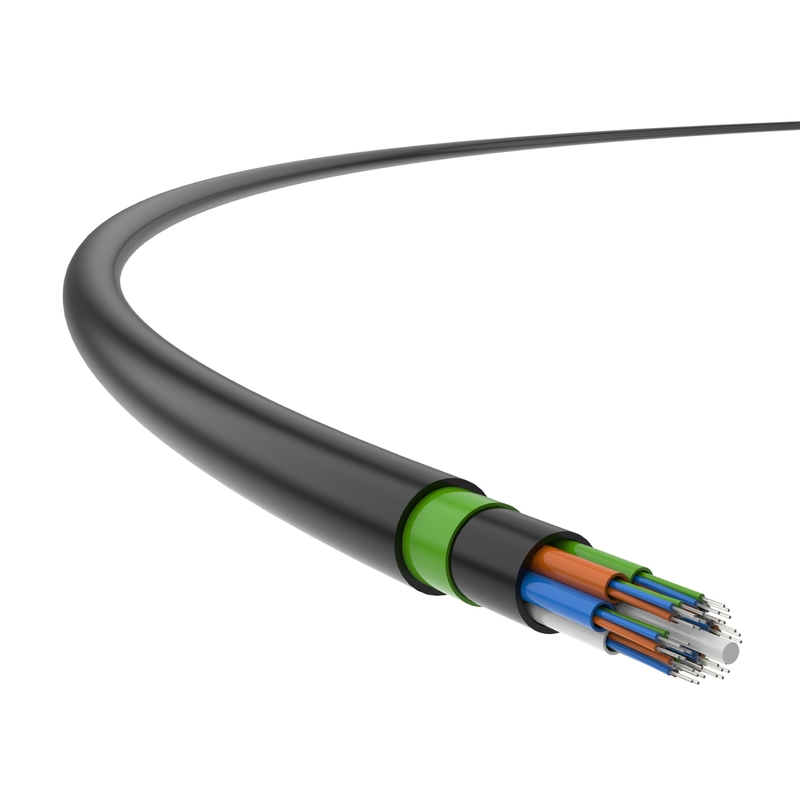

Wewnątrz kabla światłowodowego ognioodpornego GJFZY53,Włókna 250µmsą umieszczone w luźnych tubach wykonanych z wysokomodułowego materiału poliestrowego, wypełnionych związkami wodoodpornymi.
Kabel światłowodowy jest wyśrodkowany za pomocą niemetalowego elementu wzmacniającego.W przypadku niektórych kabli światłowodowych z wieloma rdzeniami,warstwa PEnależy dodać na zewnątrz.
Luźne rurki są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Na zewnątrz rdzenia wytłaczana jest warstwa wewnętrznego płaszcza ognioodpornego.Zbroja PSPjest następnie nakładana wzdłużnie, zanim zostanie na nią nałożony zewnętrzny płaszcz z polietylenu (PE).
cechy produktu
Normy aplikacyjne
YD/T 1258,4;ICEA-596;GR-409;IEC 60794;IEC 60331-25
Kod koloru (2-12 rdzeń) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Niebieski | Pomarańczowy | Zielony | brązowy | Łupek | Biały | Czerwony | Czarny | Żółty | Fioletowy | Róża | wodny |
Płomień opór |
Norma palności dla pojedynczego drutu: | GB/T 18380.12- 2008 |
Norma palności dla przewodów wiązkowych: | GB/T 18380.35- 2008 |
Kurtka: Oderwij kabel o długości 50 mm, umieść pustą kurtkę poziomo i pal 4-5 sekund za pomocą lampy alkoholowej;po zabraniu źródła ognia gaśnie na mniej niż 2 sekundy;
|
Szczegóły techniczne
Właściwości optyczne | ||||||
Rodzaj optyczny Błonnik |
Osłabienie | Zastrzyk Przepustowość (OFL) |
Efektywny modalny Pasmo |
10 Łącze Ethernet Długość SX |
Min.Promień gięcia (mm) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Typowa wartość (dB/km) | Maks.Wartość (dB/km) | MHz·km | MHz·km | |||
SM 9/125 | 0,36/0,22 | 0,4/0,3 | / | / | / | 16 |
850nm/1300nm | ||||||
Typowa wartość (dB/km) |
Maks.Wartość (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1,0 | 3,5/1,5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1,0 | 3,5/1,5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Specyfikacje struktury | ||||
Liczba włókien | Waga (kg/km) | Dozwolona wytrzymałość na rozciąganie Długoterminowe/Krótkoterminowe, N |
Dozwolona odporność na zgniatanie Długoterminowe/Krótkoterminowe, N/100mm |
Promień gięcia Dynamiczny/statyczny, mm |
6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
