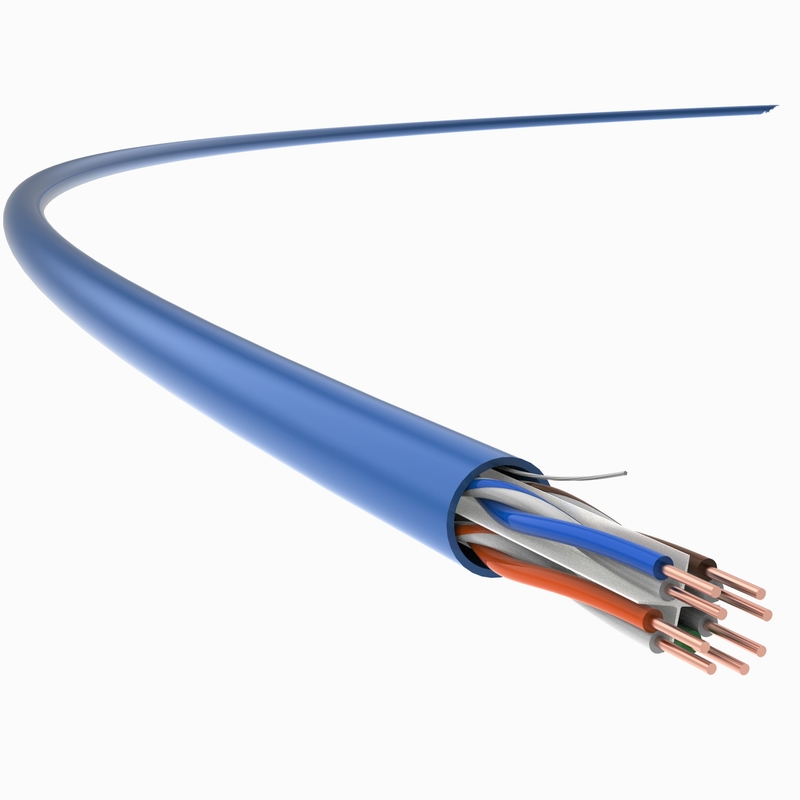

Kabel Cat 6, kabel sieciowy UTP Cat 6, czysta miedź, 24AWG, 0,53 mm, płaszcz z PVC, do zastosowań wewnętrznych
Może być stosowany w okablowaniu poziomym, jako część systemu okablowania telekomunikacyjnego, która rozciąga się od gniazda telekomunikacyjnego obszaru roboczego do paneli krosowych w pomieszczeniu rozdzielczym, oraz w okablowaniu mieszkalnym, który rozciąga się od gniazda telekomunikacyjnego użytkownika do paneli krosowych.
Seria UTP-13/23 firmy TC, wewnętrzny nieekranowany system okablowania kat. 6 inwestuje wnowe przewodniki AWG24 o mniejszej średnicy.
cechy produktu
TC Cat 6, 24 AWG, 4-parowy, nieekranowany kabel wewnętrznydoskonały splajn typu krzyżowego, zoptymalizowane pod kątem znacznej poprawy wskaźników technicznych, w tym tłumienia i NEXT, które przekraczają parametry określone w normach GB/T 18015.5 (IEC 61156-5) i zapewniają szybką i stabilną transmisję kablową.
Jego mniejszy rozmiar ułatwia budowę w terenie.Jednocześnie spełnia wymagania wysokiej transmisji w data center oraz okablowania strukturalnego w nowych budynkach.
Standardy aplikacji
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17,5 | 23.1 | 27,9 | 31 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 94,7 | 63,2 | 67,3 | 62,7 | 63,9 | 55,8 | 48.2 |
Moc NEXT i PS NEXT (dB) | 78 | 63,3 | 67,4 | 61,2 | 54,3 | 52,9 | 50,9 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 70,5 | 60,9 |
Moc ACR-F i PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 65,3 | 60.3 |
Strata odbiciowa (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
95 Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100 m (@1 kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Pochylenie opóźnienia | 25ns/100m |
NVP |
65%
|
Power over Ethernet (POE) | Ulepszona technologia Power Over Ethernet w standardzie IEEE 802.3at |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
24 mm
|
Minimalny promień gięcia (statyczny) |
48mm
|
Maksymalne napięcie instalacji |
100N
|
Zdolność zapobiegająca wytłaczaniu | 1000 N/10 cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0℃ ~+40℃ |
Zakres temperatury pracy | -20℃ ~+75℃ |
Palność (PVC) | |
Odporność na płomienie PVC | GB/T 18380.12 (IEC 60332-1-2) |
Klasyfikacja ogniowa CM | UL 1581 |
