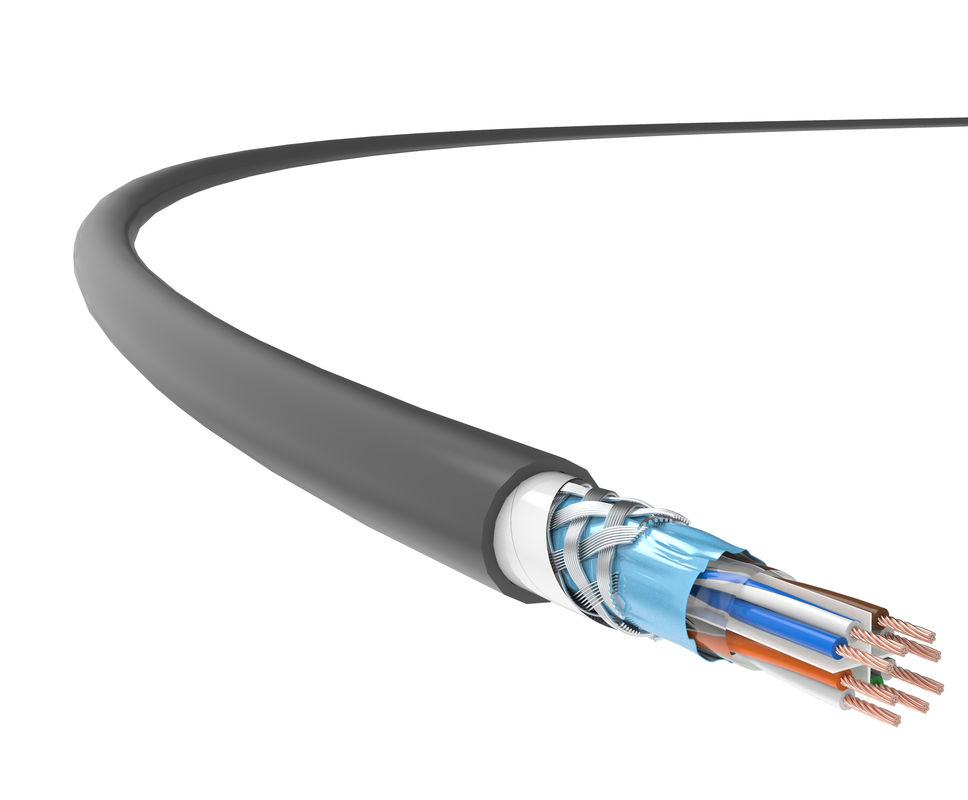

Kabel Cat 6, kabel sieciowy Cat 6, kabel Ethernet Cat 6, osłona TPU, zastosowanie na zewnątrz
Może być stosowany w trudnych warunkach terenowych lub wewnętrznych środowiskach przemysłowych, w których właściwości kabli, takie jak ścieranie, korozja, odporność na olej/pogodę/ozon, siła ciągnąca, wysoka i niska temperatura, muszą być dobre.
cechy produktu
Przyjmuje 4-parowy ekranowany kabel taktyczny TC Cat 6, 23 AWGwypust krzyżowy i ogólna osłona z folii aluminiowej, zoptymalizowany w celu znacznego ulepszenia wskaźników technicznych, w tym tłumienia, NEXT i ANEXT.Jego unikalna obudowa z TPU zapewnia wysoce wydajną transmisję danych nawet w warunkach polowych, przemysłowych i innych trudnych warunkach.
Jego wydajność przekracza wszystkie parametry określone w normach IEC 61156-5.
Kabel jest szczególnie przydatny w niektórych trudnych środowiskach elektromagnetycznych, w których wymagana jest szybka i stabilna transmisja przewodowa.
Jednocześnie wpływa na wymagania dotyczące okablowania strukturalnego w nowych budynkach.
Standardy aplikacji
ISO/IEC 11801
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.4 | 9.5 | 13,5 | 17.2 | 24,8 | 28 | 31 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 94 | 77,4 | 69,5 | 72,9 | 65,3 | 61,9 | 62,4 |
Moc NEXT i PS NEXT (dB) | 73,9 | 69,9 | 61,7 | 64,3 | 59,6 | 61 | 58,6 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 108,9 | 99,2 | 90,7 | 107,2 | 82,8 | 77,2 | 74,6 |
Moc ACR-F i PS ACR-F (dB) | 94,4 | 91,2 | 87,9 | 90,5 | 77 | 73,8 | 70,5 |
Strata odbiciowa (RL, dB) | 37,3 | 37,5 | 37,3 | 31,6 | 23.4 | 24.2 | 22,8 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Właściwości elektryczne | |
Rezystancja prądu stałego (20 ℃) |
93,8 Ω/km
|
Pojemność Ziemi | ≦ 5,6 nF/100 m (@1 kHz) |
Impedancja charakterystyczna 100 MHz |
100Ω±15Ω
|
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Pochylenie opóźnienia | 25ns/100m |
Właściwości mechaniczne | |
Minimalny promień gięcia (dynamiczny) |
32 mm
|
Minimalny promień gięcia (statyczny) |
60mm
|
Maksymalne napięcie instalacji |
150N
|
Zdolność zapobiegająca wytłaczaniu | 1000 N/10 cm |
Palność (TPU) | |
Odporność na ogień TPU | GB/T 18380.12 (IEC 60332-1-2) |
