Kabel Cat 6, kabel sieciowy Cat 6, kabel Ethernet Cat 6, aplikacja kabla FTP Cat 6

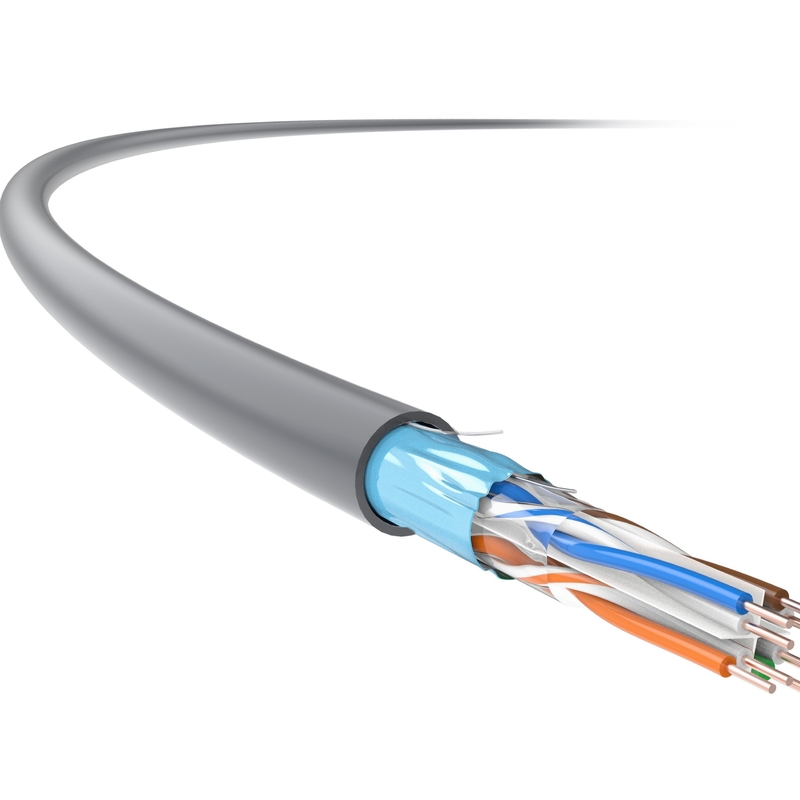

Seria U/FTP-11 firmy TC, wewnętrzny ekranowany system okablowania Cat 6, maczęstotliwość testowa do 350 MHZ, wyższy niż inne kable Cat 6 ze standardem branżowym 250 MHz.
Tymczasem wspieraAplikacje 5G Base-T i Power Over Ethernet (POE/POE+).
cechy produktu
Ekranowana struktura została zaprojektowana z myślą o najlepszej wydajności ANEXT i aplikacjach 5G Base-T, szczególnie przydatnych w niektórych przypadkachtrudnych warunkach elektromagnetycznychgdzie wymagana jest szybka i stabilna transmisja przewodowa.
Jednocześnie wpływa na wymagania dotyczące okablowania strukturalnego w nowych budynkach.
Standardy aplikacji
TIA/EIA568-C.2
Szczegóły techniczne
Wydajność transmisji | Kat.6 | TC | |||||
Częstotliwość (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
Tłumienie IL (dB/100M) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30,8 |
Tłumienie przesłuchu bliskiego końca (NEXT, dB) | 94.1 | 76.1 | 78,7 | 77,4 | 70.2 | 68 | 68,3 |
Moc NEXT i PS NEXT (dB) | 86,4 | 70,5 | 69,5 | 58 | 49,7 | 52,8 | 46,8 |
Równopoziomowe tłumienie przesłuchu na dalekim końcu (ACR-F, dB) | 99,4 | 94,5 | 75,7 | 66,4 | 52,7 | 51,6 | 45,2 |
Moc ACR-F i PS ACR-F (dB) | 84,6 | 73,8 | 58.2 | 58,9 | 44 | 44 | 40 |
Strata odbiciowa (RL, dB) | 40,8 | 43,4 | 33,9 | 42,6 | 30 | 21.8 | 18.8 |
Uwagi: Wartości przedstawione w powyższej tabeli są zwykle mierzone zgodnie z normą IEC 61156-9.
Specyfikacje fizyczne | |
Rozmiar przewodu (wartość nominalna) |
4×2×0,57 (AWG23)
|
Zewnętrzna średnica kabla (nominalna wartość) |
8,0 mm
|
Waga (305m, z opakowaniem, Wartość nominalna) |
17 kg
|
Właściwości elektryczne | |
Strata konwersji poprzecznej (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Pochylenie opóźnienia | 25ns/100m |
NVP |
69%
|
Power over Ethernet (POE) | Ulepszona technologia Power Over Ethernet w standardzie IEEE 802.3at |
Właściwości mechaniczne | |
Zdolność zapobiegająca wytłaczaniu | 1000 N/10 cm |
Pojemność przeciwwstrząsowa | ≥ 10 razy |
Zakres temperatur instalacji | -0℃ ~+40℃ |
Zakres temperatury pracy | -20℃ ~+75℃ |
Palność (LSZH) | |
Odporność na płomień (pojedynczego drutu) | GB/T 18380.12 (IEC 60332-1-2) |
Ognioodporność (wiązek drutów)
|
GB/T 18380.35 (IEC 60332-3-24)
|
Gęstość dymu | GB/T 17651 (IEC 61034-1/-2) |
Niebezpieczny gaz halogenowy | GB/T 17650.1/.2 (IEC 60754-1/-2) |
